Комплекс трассопоисковый "Сталкер" 75-12

Код товара 128047

Гарантийный срок 24 месяца.

Трассоискатель (кабелеискатель) "Сталкер 75-12" предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.

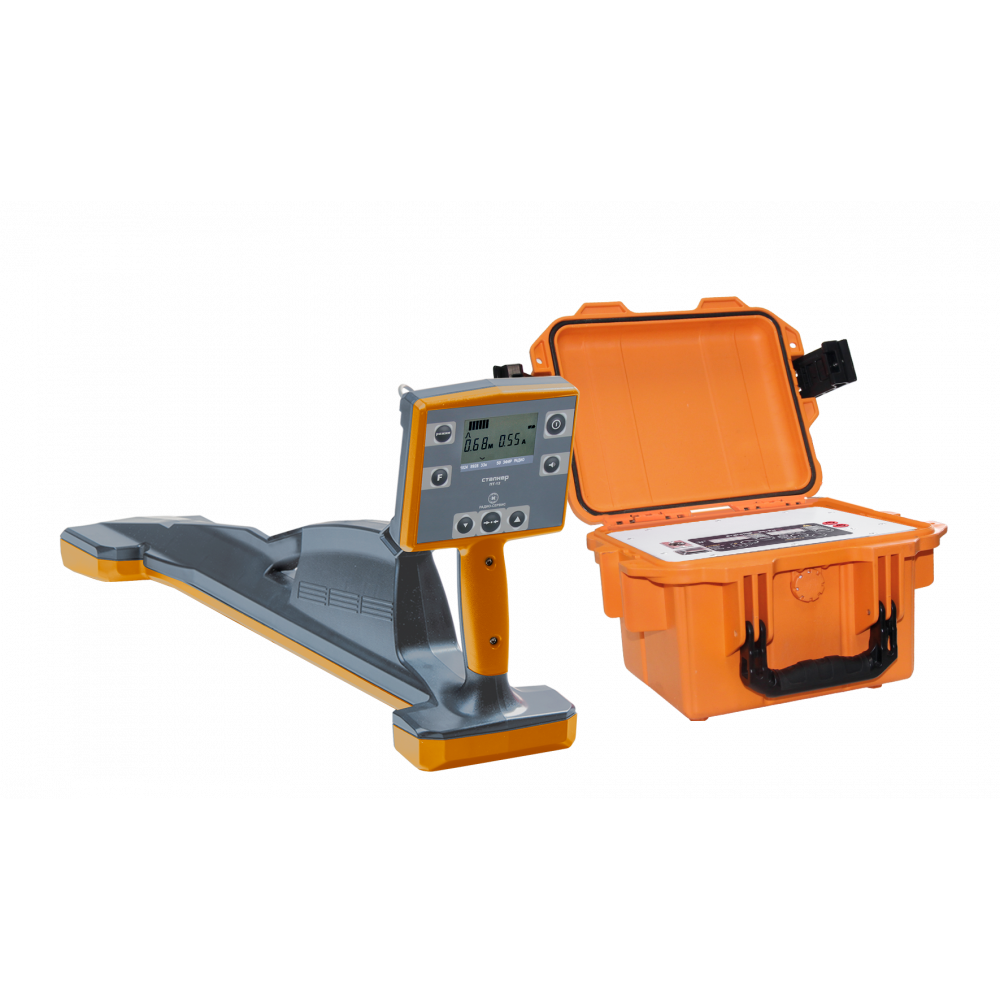

В комплект поставки трассоискателя «Сталкер 75-12» входит генератор ГТ-75 и приемник ПТ-12.

С принципами работы с комплексами "Сталкер" можно ознакомиться в учебных фильмах:

работа с GPS модулем https://vkvideo.ru/video-69910783_456239045
поиск мест отводов трубопроводов "Сталкер" 15-24 https://vkvideo.ru/video-69910783_456239043
бесконтактная подача поискового сигнала ГТ-15 https://vkvideo.ru/video-69910783_456239042
поиск мест повреждения 75-24 https://vkvideo.ru/video-69910783_456239044
высокоточное позиционирование https://vkvideo.ru/video-69910783_456239032

Общие особенности трассоискателя "Сталвкер 75-12":

Простой и понятный процесс поиска подземных коммуникаций;
Дальность поиска - до 10 км на глубине до 6 м;
«РАДИО» частота (пассивная) для поиска трассы без генератора;
Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50.

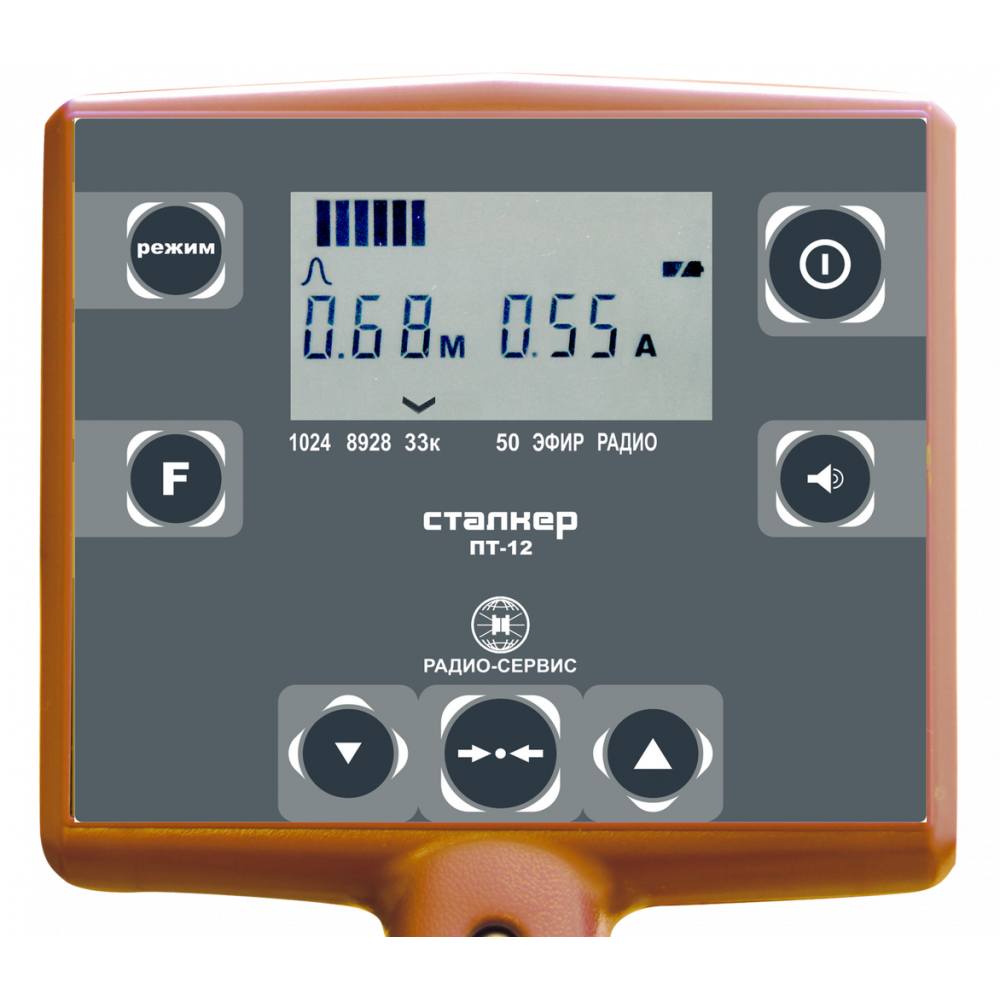

Приемник ПТ-12

Легкий, ударопрочный, брызгозащищенный корпус;
Жидкокристаллический антибликовый дисплей с подсветкой;
Встроенный динамик;
Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
Режимы поиска: острый максимум, пологий максимум, минимум;
Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

Технические характеристики ПТ-12

Активные частоты	1024 8928 32768 (33к)
Диапазон рабочих частот при работе без генератора	«ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц
Определение глубины залегания коммуникации	От 0,10 м до 6,00 м
Определение тока рабочей частоты в коммуникации	от 10 мА до 10,0 А
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более	+- 0,1 м
Габаритные размеры, не более	700х300х140 мм
Масса, не более	1,7 кг
Значения рабочей температуры	от минус 20 до плюс 55 ºС;

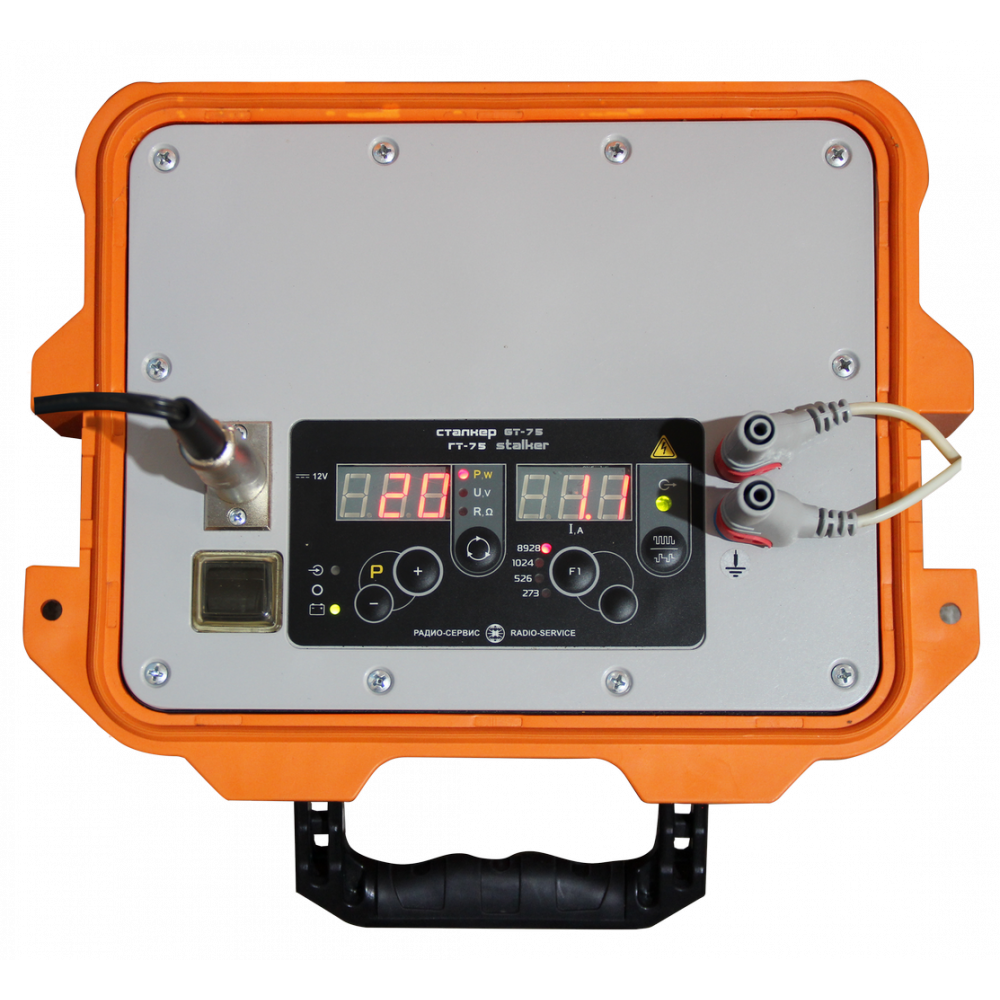

Генератор ГТ-75

Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
Высокая выходная мощность для работы в сложных условиях;
Автоматическое согласование с нагрузкой для простоты использования;
Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
Влагозащищенный, ударопрочный корпус (IP 44).

Технические характеристики генератора ГТ-75

Рабочие частоты*, Гц	273, 526, 1024,8928
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 10 до 75
Габаритные размеры, мм, не более	275x250x180
Вес со встроенными аккумуляторами, кг	8,5
Диапазон рабочих температур, °С	от -30 до +55
