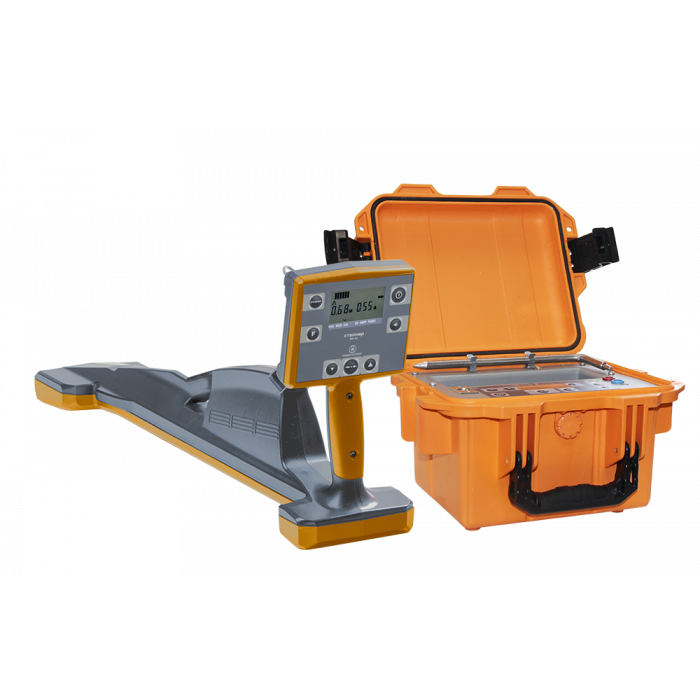

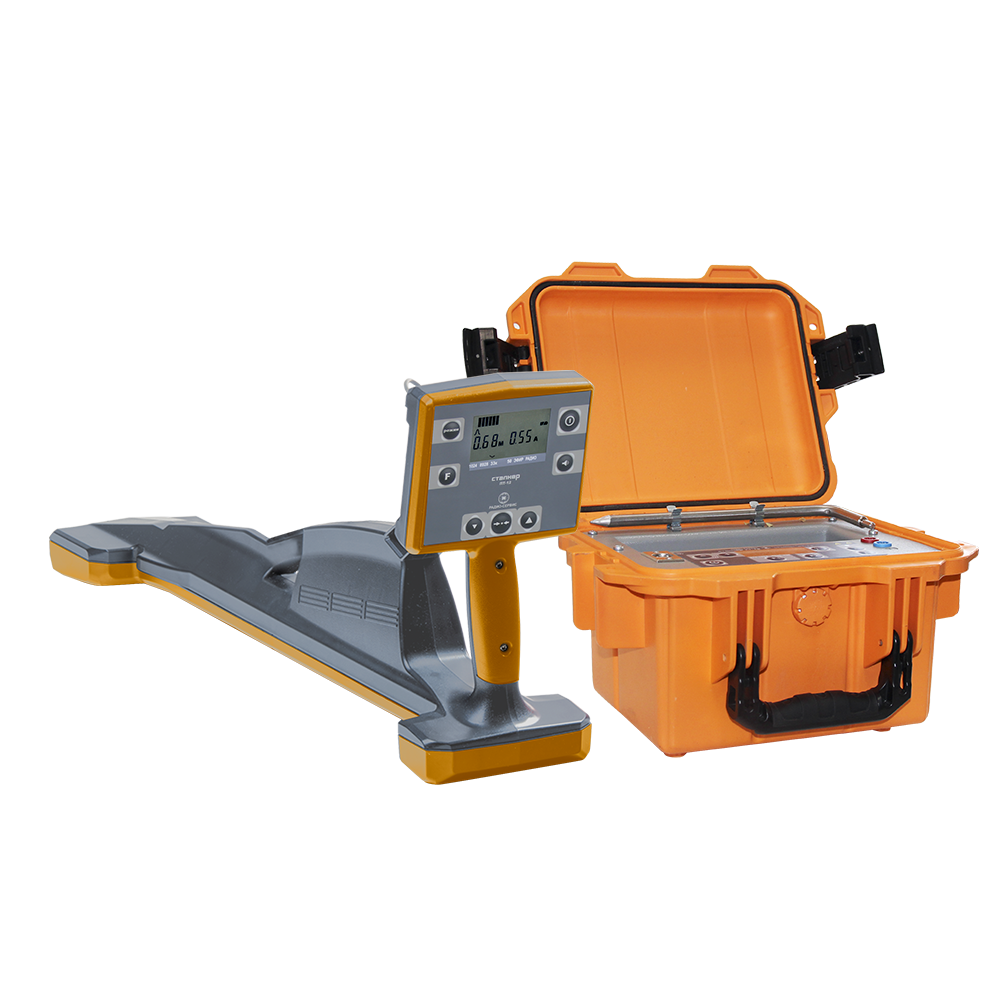

Трассоискатель Сталкер 15-12

Удобный, надежный, простой в эксплуатации прибор для поиска подземных коммуникаций
В комплект поставки «Сталкер 15-12» входит генератор ГТ-15 и приемник ПТ-12.

Общие особенности трассопоискового комплекса:
  • Простой, интуитивно-понятный поиск коммуникации;
  • «РАДИО» частота (пассивная) для поиска трассы без генератора;
  • Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
  • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
  • Легкий и компактный генератор ГТ-15.

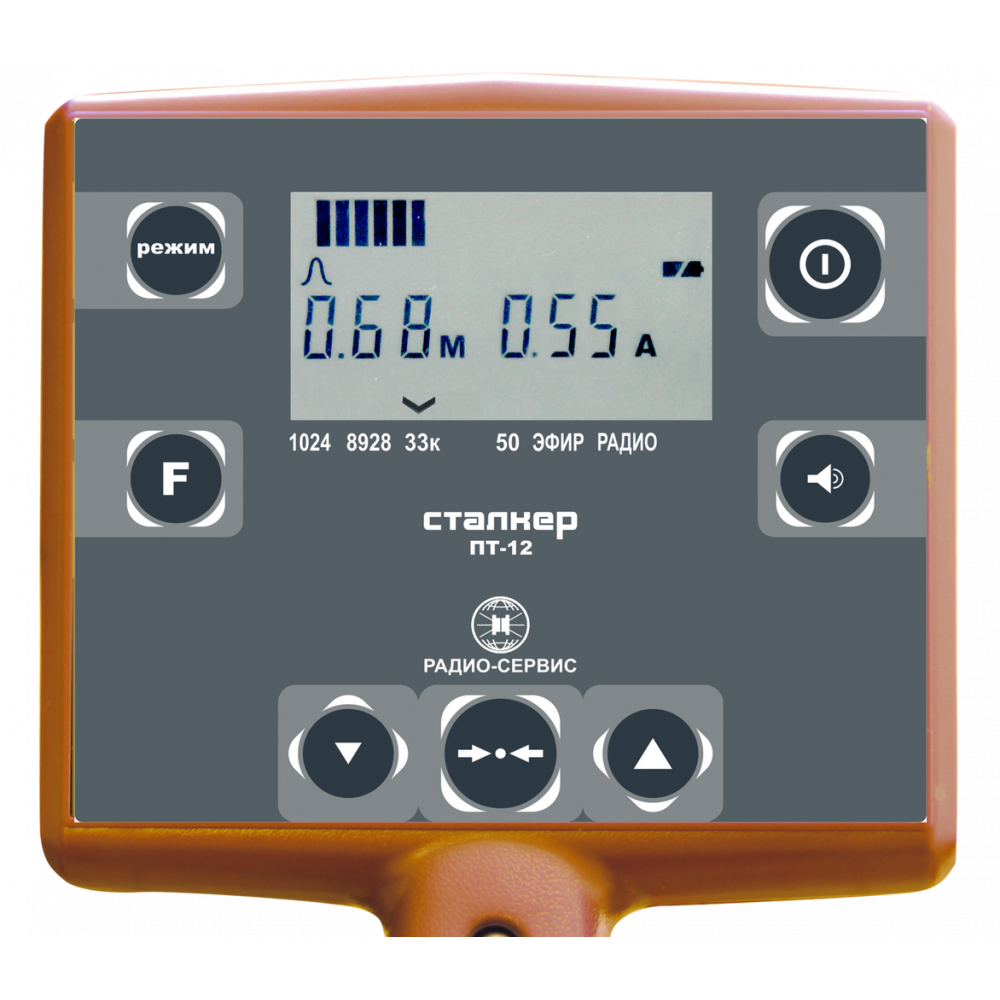

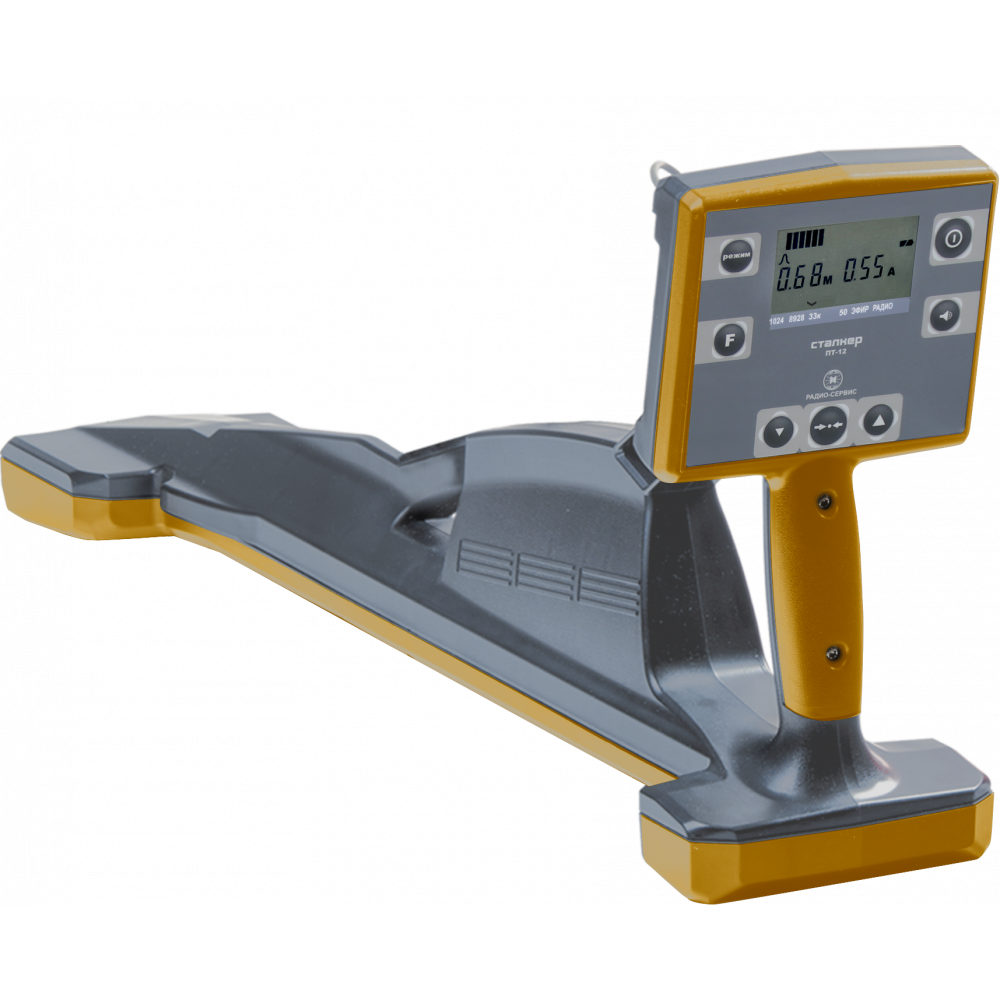

Приемник ПТ-12

ПТ-12 1280x584.png

  • Легкий, ударопрочный, брызгозащищенный корпус;
  • Жидкокристаллический антибликовый дисплей с подсветкой;
  • Встроенный динамик;
  • Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
  • Режимы поиска: острый максимум, пологий максимум, минимум;
  • Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
Технические характеристики ПТ-12

Активные частоты

1024

8928

32768 (33к)

Диапазон рабочих частот при работе без генератора

«ЭФИР» (48 – 14000 Гц)

«РАДИО» (10 – 36 кГц)

50 Гц

Определение глубины залегания коммуникации

От 0,10 м до 6,00 м

Определение тока рабочей частоты в коммуникации

от 10 мА до 10,0 А

Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более

+- 0,1 м

Габаритные размеры, не более

700х300х140 мм

Масса, не более

1,7 кг

Значения рабочей температуры

от минус 20 до плюс 55 ºС;

								S
HTML
N
Array ( [TEXT] => <p style="text-align: center;"> <a href="/upload/medialibrary/d91/d91951bb98d210a4ee7240175b2bb5f4.png"><img width="512" alt="ПТ-12 1280x584.png" src="/upload/medialibrary/a1a/a1adb895aefefeb4d985a9d19b02f498.png" height="234" title="ПТ-12 1280x584.png"></a> </p> <ul> <li>Легкий, ударопрочный, брызгозащищенный корпус; </li> <li>Жидкокристаллический антибликовый дисплей с подсветкой; </li> <li>Встроенный динамик; </li> <li>Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на <span style="color: #4574b9;">частоте 50 Гц</span>; </li> <li>Режимы поиска: <span style="color: #4574b9;">острый максимум</span>, <span style="color: #4574b9;">пологий максимум</span>, <span style="color: #4574b9;">минимум</span>; </li> <li>Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.</li> </ul> <b><span style="color: #4574b9;">Технические характеристики ПТ-12</span></b><br> <table cellspacing="0" cellpadding="0" style="width: 100%;"> <tbody> <tr> <td> <p> <span style="font-size: 9pt; color: #4574b9;">Активные частоты</span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">1024 </span> </p> <span style="font-size: 9pt;"> </span> <p align="center"> <span style="font-size: 9pt;"> 8928 </span> </p> <span style="font-size: 9pt;"> </span> <p align="center"> <span style="font-size: 9pt;"> 32768 (33к)</span> </p> </td> </tr> <tr> <td> <p> <span style="font-size: 9pt; color: #4574b9;">Диапазон рабочих частот при работе без генератора</span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">«ЭФИР» (48 – 14000 Гц) </span> </p> <span style="font-size: 9pt;"> </span> <p align="center"> <span style="font-size: 9pt;"> «РАДИО» (10 – 36 кГц) </span> </p> <span style="font-size: 9pt;"> </span> <p align="center"> <span style="font-size: 9pt;"> 50 Гц</span> </p> <p align="center"> </p> </td> </tr> <tr> <td> <p> <span style="font-size: 9pt; color: #4574b9;">Определение глубины залегания коммуникации</span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">От 0,10 м до 6,00 м</span> </p> </td> </tr> <tr> <td> <p> <span style="font-size: 9pt; color: #4574b9;">Определение тока рабочей частоты в коммуникации</span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">от 10 мА до 10,0 А</span> </p> </td> </tr> <tr> <td> <p> <span style="font-size: 9pt;"><span style="color: #4574b9;">Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м,</span> не более</span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">+- 0,1 м</span> </p> <p align="center"> </p> </td> </tr> <tr> <td> <p> <span style="font-size: 9pt;"><span style="color: #4574b9;">Габаритные размеры, </span>не более</span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">700х300х140 мм</span> </p> </td> </tr> <tr> <td> <p> <span style="font-size: 9pt;"><span style="color: #4574b9;">Масса,</span> не более</span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">1,7 кг</span> </p> </td> </tr> <tr> <td> <p> <span style="font-size: 9pt; color: #4574b9;">Значения рабочей температуры</span> </p> </td> <td> <p align="center"> <span style="font-size: 9pt;">от минус 20 до плюс 55 ºС;</span> </p> </td> </tr> </tbody> </table> <b> </b> [TYPE] => html )
PRIEMNIKPT12

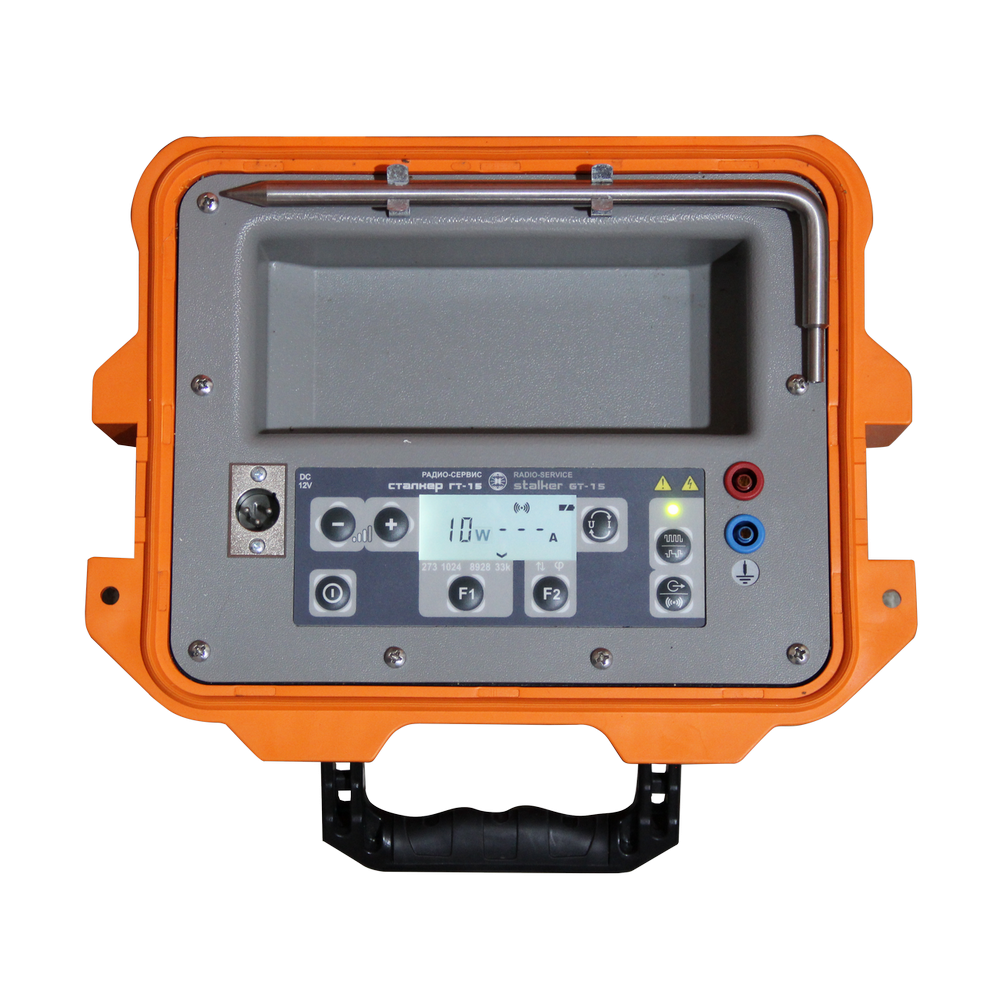

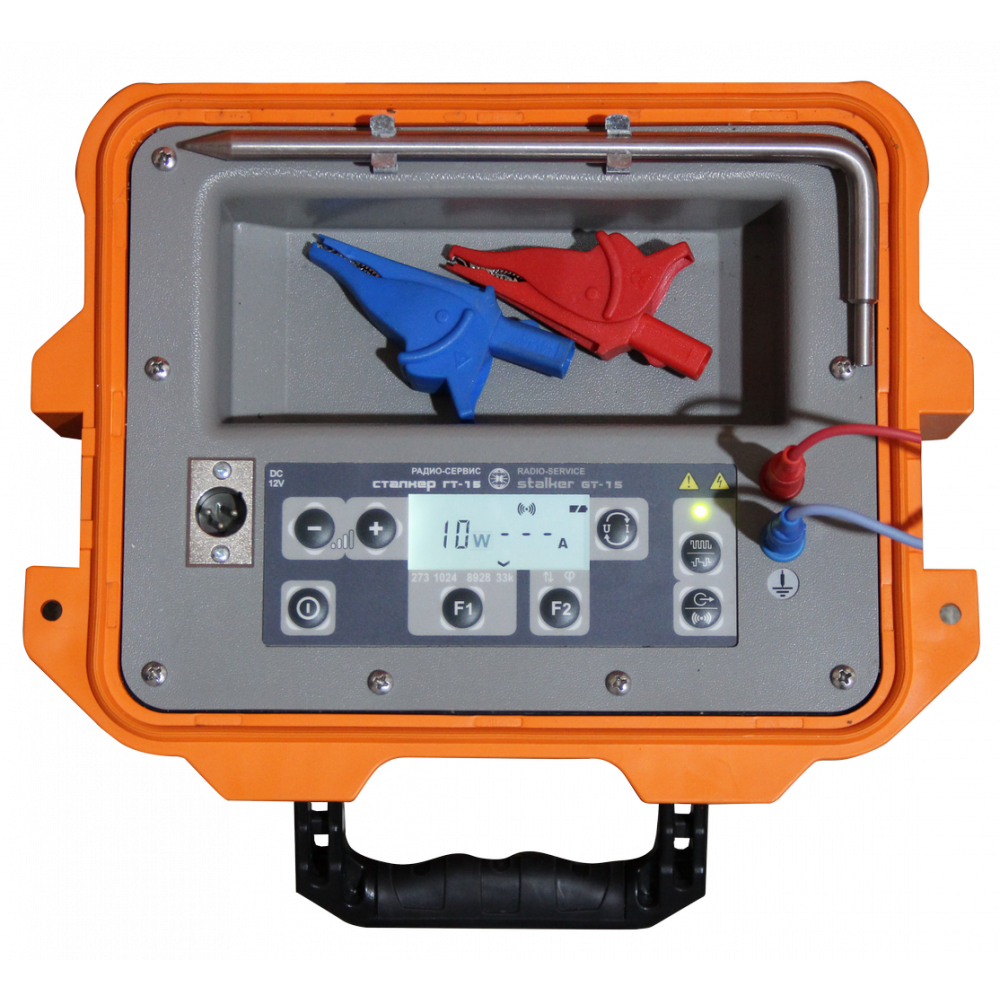

Генератор ГТ-15


генератор ГТ-15 с аксессуарами.png



  • Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
  • одновременная подача двух частот;
  • индикация величины выходного тока;
  • напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
  • два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
  • автоматическое согласование генератора с нагрузкой.
Технические характеристики генератора ГТ-15

Рабочие частоты*, Гц

273, 1024,8928, 32768

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 1 до10

Сила тока, потребляемая от источника постоянного тока, А

не более 1,8

Габаритные размеры, мм, не более

210x130x100

Диапазон рабочих температур, °С

от -30 до +55

Масса, кг, не более

2,5
