Комплекс трассопоисковый "Сталкер" 80-12 (LFP)

Код товара 138114

Гарантийный срок 24 месяца.

Трассоискатель (кабелеискатель) "Сталкер 80-12" предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.

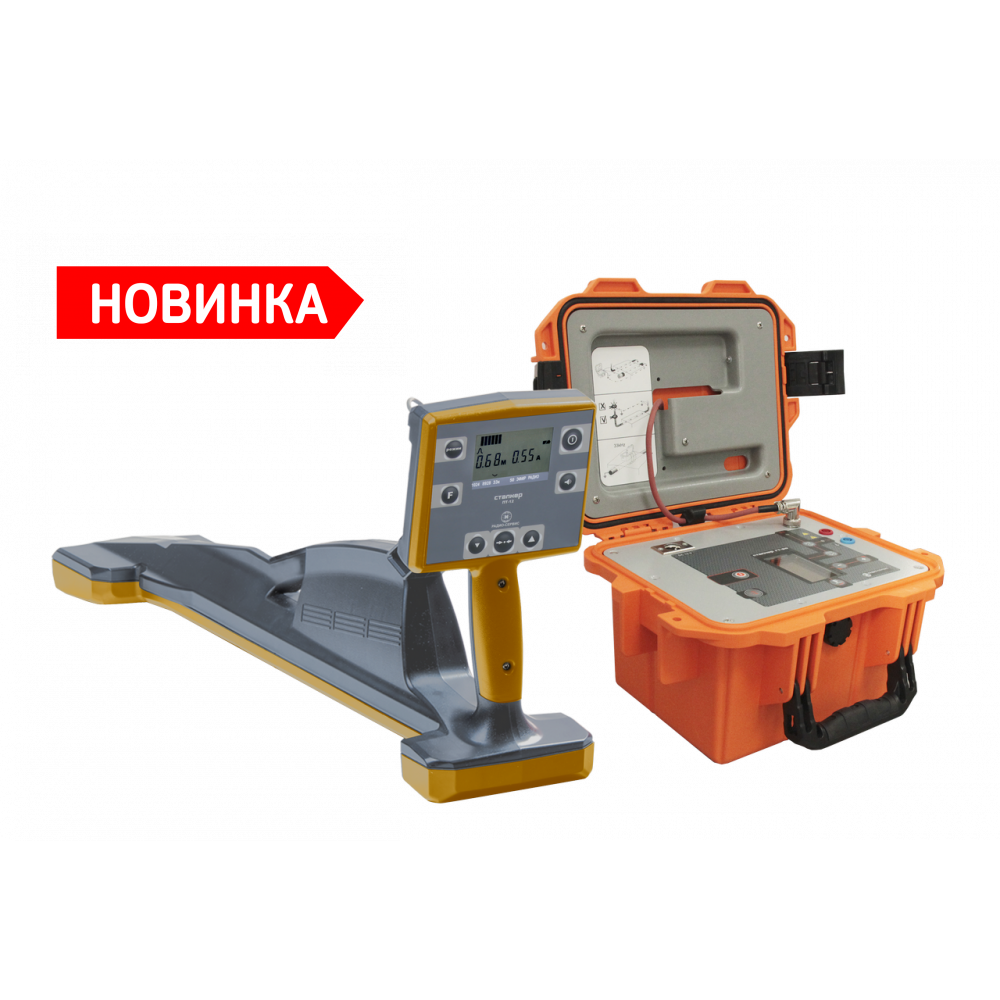

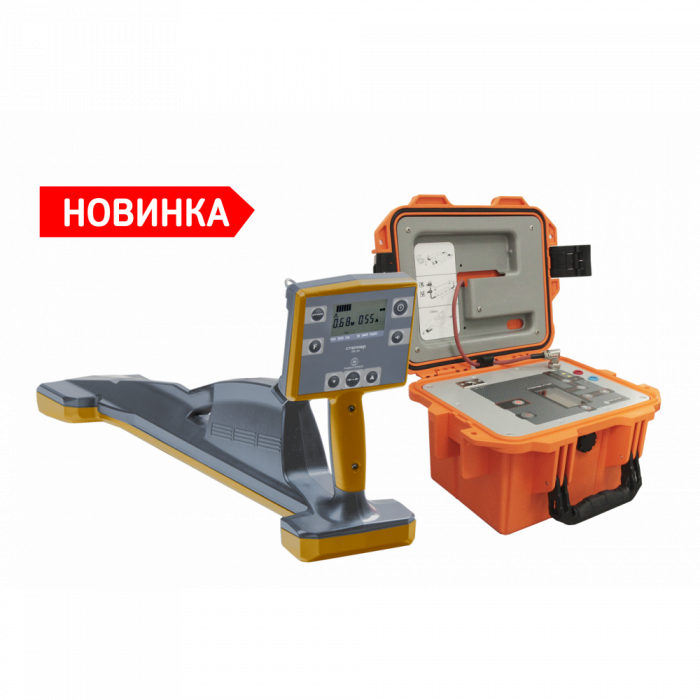

В комплект поставки трассоискателя «Сталкер 80-12» входит генератор ГТ-80 (LFP) и приемник ПТ-12.

Питание модернизированного генератора "ГТ-80" осуществляется от встроенного литий-железо-фосфатного (LiFePo4) аккумулятора 12,8 В, 15 А/ч, благодаря чему снизился вес генератора до 5,9 кг и увеличилось время работы на максимальной мощности - не менее 4 часов. Литий-железо-фосфатный аккумулятор один из самых долговечных типов батарей, что позволяет существенно сократить расходы на их обслуживание и замену.

С принципами работы с комплексами "Сталкер" можно ознакомиться в учебных фильмах:

работа с GPS модулем https://vkvideo.ru/video-69910783_456239045
поиск мест отводов трубопроводов "Сталкер" 15-24 https://vkvideo.ru/video-69910783_456239043
бесконтактная подача поискового сигнала ГТ-15 https://vkvideo.ru/video-69910783_456239042
поиск мест повреждения 75-24 https://vkvideo.ru/video-69910783_456239044
высокоточное позиционирование https://vkvideo.ru/video-69910783_456239032

Общие особенности трассоискателя "Сталкер 80-12":

Простой и понятный процесс поиска подземных коммуникаций;
Дистанционное управление генератором ГТ-80 через сеть GSM;
Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию
Дальность поиска - до 10 км на глубине до 6
«РАДИО» частота (пассивная) для поиска трассы без генератора;
Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100.

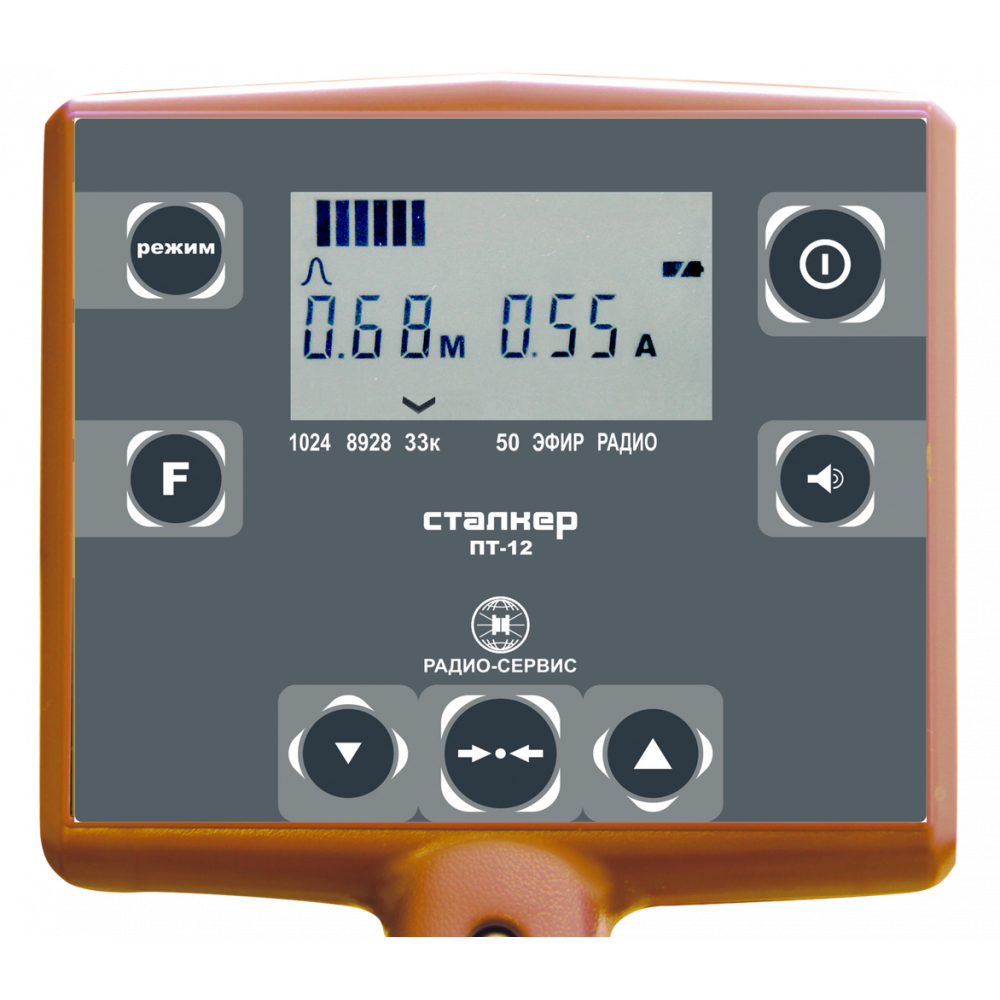

Приемник ПТ-12

Легкий, ударопрочный, брызгозащищенный корпус;
Жидкокристаллический антибликовый дисплей с подсветкой;
Встроенный динамик;
Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
Режимы поиска: острый максимум, пологий максимум, минимум;
Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

Технические характеристики ПТ-12

Активные частоты	1024 8928 32768 (33к)
Диапазон рабочих частот при работе без генератора	«ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц
Определение глубины залегания коммуникации	От 0,10 м до 6,00 м
Определение тока рабочей частоты в коммуникации	от 10 мА до 10,0 А
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более	+- 0,1 м
Габаритные размеры, не более	700х300х140 мм
Масса, не более	1,7 кг
Значения рабочей температуры	от минус 20 до плюс 55 ºС;

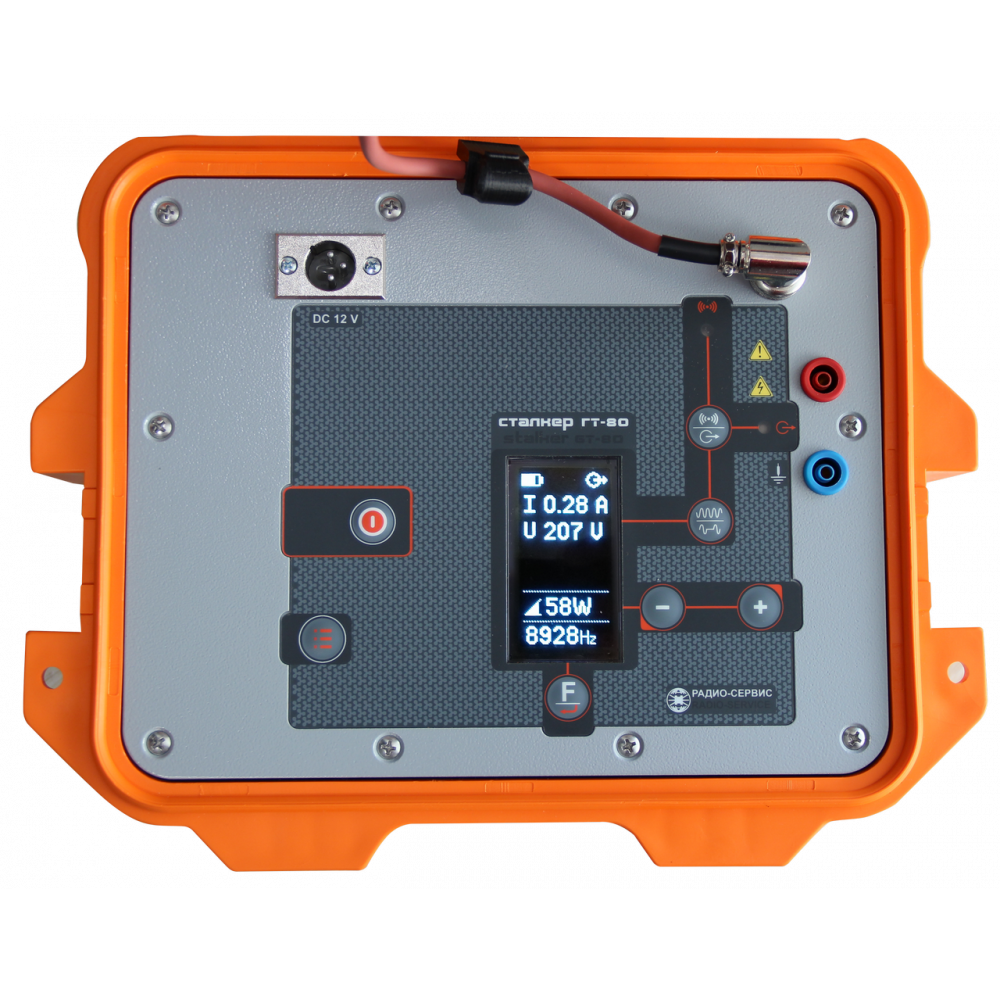

Генератор ГТ-80

Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.
Дистанционное управление генератором через сеть GSM
Отложенный старт
Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
Быстрое автоматическое согласование с нагрузкой для простоты использования;
Совместим со всеми приемниками серии «Сталкер»
Работа с приемниками других производителей
Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
Влагозащищенный, ударопрочный корпус (IP 65).

Технические характеристики гегенаратора ГТ-80

Фиксированные частоты*, Гц	273, 526, 1024, 8928, 32768 (33кГц);
Пользовательские частоты для работы с приемниками других производителей	от 270 до 10000 Гц (шаг установки 1 Гц)
Максимальная выходная мощность и ток	до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А
Габаритные размеры, мм, не более	275х250х180
Вес со встроенными аккумуляторами, кг, не более	5,9
Диапазон рабочих температур, °С	от -30 до +55
