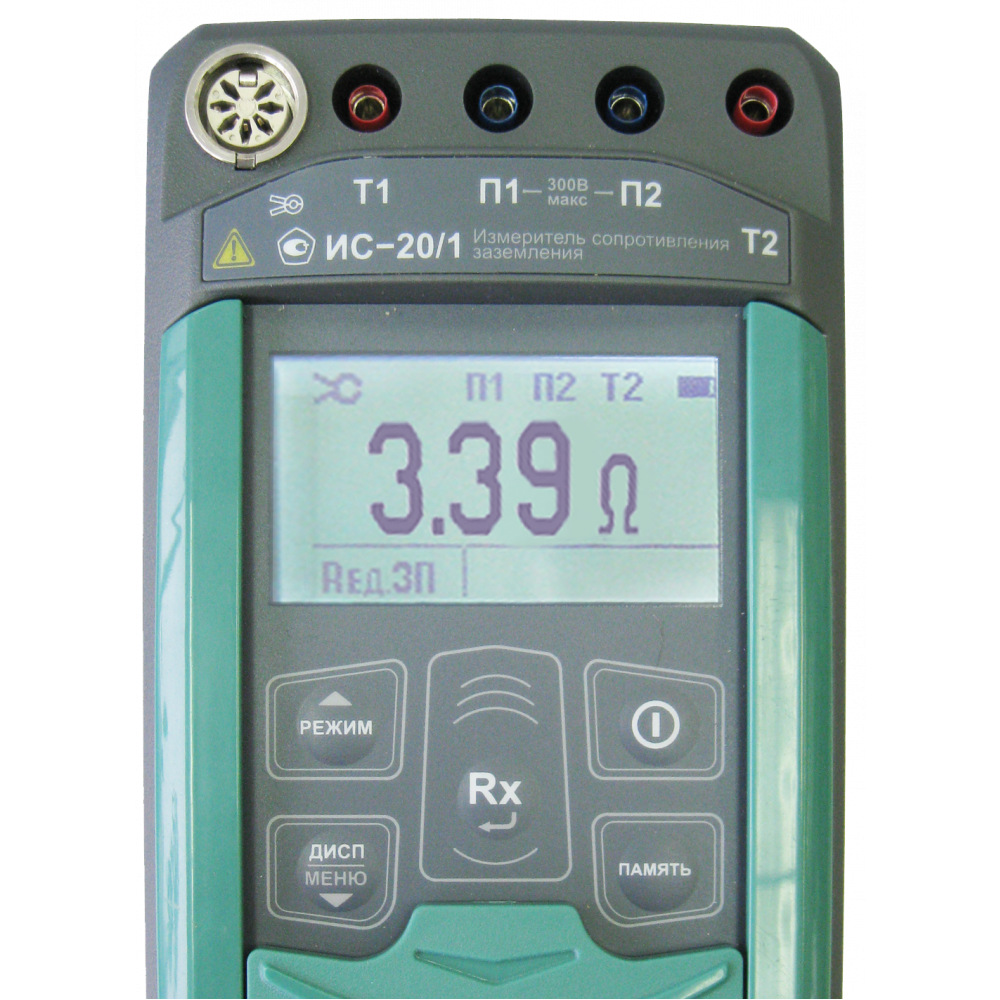

Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/1 и КТИ-20/2

125 400 руб.

Код товара 134325

Номер в госреестре 53720-13. Ссылка на сайт

Межповерочный интервал 24 месяца.

Измерение сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников по двух-, трёх- или четырёхпроводному методу.

Измерение удельного сопротивления грунта.

Измерение сопротивления единичного заземлителя в многоэлементной системе заземления без его отсоединения с использованием измерительных клещей (КТИ-20/1 (D 50 мм) или КТИ-20/2 (D 80 мм)).

Измерение сопротивления элементов заземления без применения вспомогательных электродов (ГОСТ Р 50571.16) с использованием двух клещей (КП-20/1 и КТИ-20/1 (D 50 мм) или КП-20/1 и КТИ-20/2 (D 80 мм)).

Измерение силы переменного тока без разрыва цепи.

Измерение напряжения переменного тока (помехи).

Технические характеристики

1 Измерение сопротивления заземления
Диапазоны измерения сопротивления	Допускаемое значение сопротивления в цепях подключения, не более		Пределы допускаемой основной погрешности измерений сопротивления для четырехпроводного метода измерений
	токовых Т1 - Т2	потенциальных П1 - П2
от 1 до 999 мОм	30 Ом	40 кОм	± (0,03×R + 3 е.м.р.)
от 0,01 до 9,99 Ом	1 кОм
от 0,1 до 99,9 Ом	10 кОм
от 1 до 999 Ом	40 кОм
от 1 до 9,99 кОм
Максимальная амплитуда напряжения помехи для сопротивлений		до 999 мОм			не более 12 В
		от 1,00 Ом до 9,99 кОм			не более 24 В
Измерительное напряжение и ток		не более 42 В и 250 мА, частота 128 Гц
2 Измерение сопротивления заземления с одними клещами
Диапазоны измерения сопротивления	Допускаемое значение сопротивления в цепях подключения, не более		Пределы допускаемой основной абсолютной погрешности измерений сопротивления с одними клещами для четырехпроводного метода измерений
	токовых Т1 - Т2	потенциальных П1 - П2
от 1 до 999 мОм	30 Ом	40 кОм	±( 0,05×R+ R2 ∕ (300×Rобщ)+3 е.м.р.)
от 0,01 до 9,99 Ом	1 кОм
от 0,1 до 99,9 Ом
от 1 до 999 Ом
от 0,01 до 9,99 кОм
Диаметр обхвата измерительных клещей: КТИ-20/1 КТИ-20/2			50 мм 80 мм
3 Измерение сопротивления заземления двумя клещами
Диапазоны измерения сопротивления			Пределы допускаемой основной абсолютной погрешности измерений сопротивления
от 0,03 до 9,99 Ом			± (0,1×R + 3 е.м.р.)
от 10,0 до 99,9 Ом			± (0,15×R + 3 е.м.р.)
4 Измерение амплитудного значения напряжения переменного тока 50 Гц
Диапазон измерения				от 1 до 300 В
Пределы допускаемой основной абсолютной погрешности измерений				± (0,05×U + 3 е.м.р.)
5 Измерение силы переменного тока частотой 50 Гц с применением измерительных клещей
Диапазон измерения				от 1 до 250мА от 0,25 до 2,50 А
Пределы допускаемой основной абсолютной погрешности измерений				± (0,05×I + 3 е.м.р.)

Дополнительно:

Питание – Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 элементов питания типоразмера АА;

Диапазон рабочих температур – от -15 ºС до +50 ºС;

Степень защиты корпуса – IP54;

Категория перенапряжения – CAT IV 300 В.

Учебный фильм

Документы и инструкции

Руководство по эксплуатации ИС-20 и ИС-20/1

Прекращение выпуска ИС-10/1

Габариты и вес

Измеритель сопротивления заземления ИС-20/1 c клещами КТИ-20/1 и КТИ-20/2:
Размер в упаковке ШхГхВ - 310х110х250
Размер прибора - 88х105х245
Брутто (масса прибора в упаковке) - 3820 гр.
Масса нетто (масса прибора) - 800 гр.
