Комплекс трассопоисковый "Сталкер" 15-24

Код товара 128045

Трассоискатель "Сталкер 15-24" - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

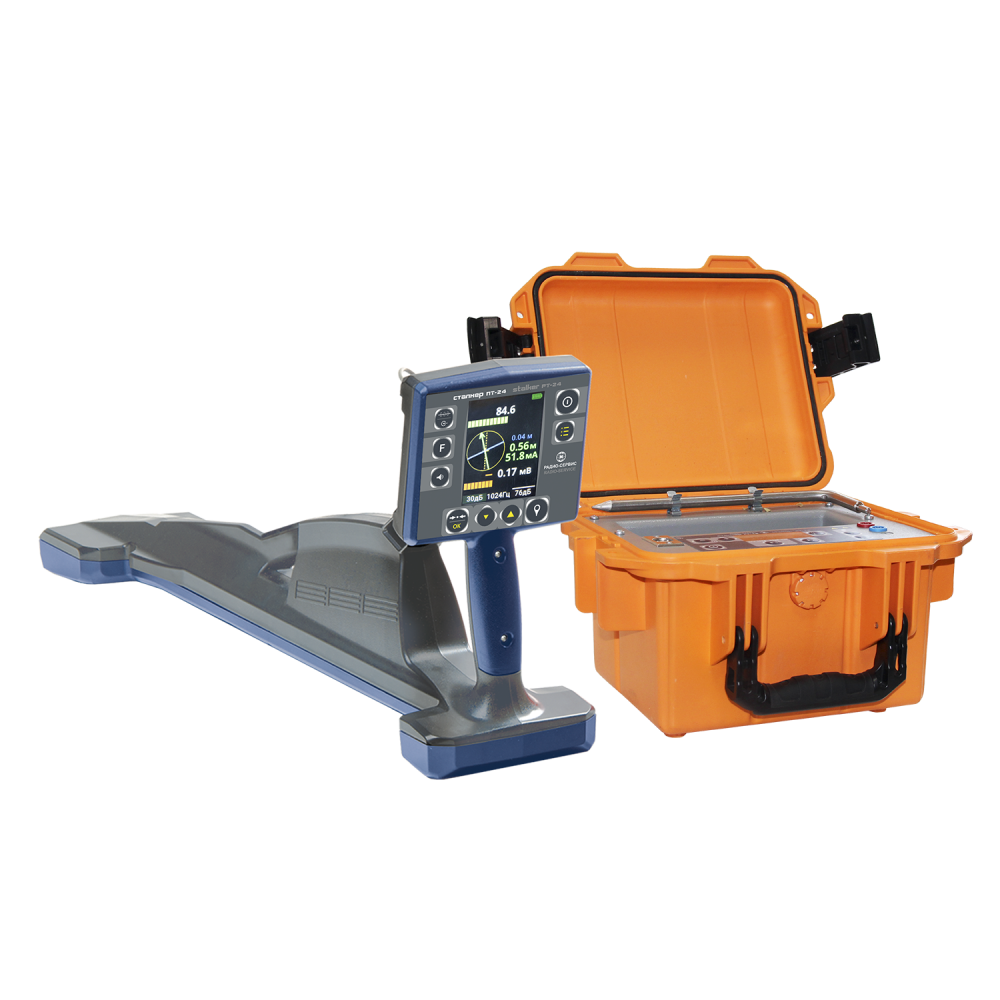

В комплект поставки трассоискателя «Сталкер 15-24» входит генератор ГТ-15 и приемник ПТ-24.

В учебных фильмах можно ознакомиться с принципами работы с комплексом:

Поиск мест повреждения трассопоисковым комплексом "Сталкер" 75-24 показан в учебном фильме https://youtu.be/Q7ht0PSZkiI
Общие особенности трассоискателя "Сталкер 15-24":
  • функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
  • Поиск положения передающих зондов и камер телеинспекции
  • GPS - выноска подземных трасс с последующим наложением на карту;
  • Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
  • Беспроводная связь с ПК (Bluetooth);
  • РАДИО частота (пассивная) для поиска трассы без генератора;
  • Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
  • Поиск повреждений «фазовым», контактным и бесконтактным методами;
  • Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
  • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;
  • Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • Легкий и компактный генератор ГТ-15. Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
  • Меню приемника ПТ-24 на русском, английском и китайском языках.
Приемник ПТ-24
  • облегченная конструкция (вес 1,9 кг.)

  • Увеличенный яркий цветной дисплей

  • Увеличенное время работы


  Непрерывное отображение на  дисплее всех необходимых параметров:
  • Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты  (кабелей) или ЭХЗ (труб);
  • Шкалы «максимума» и «минимума»;
  • Глубины залегания  и силы тока коммуникации на всех активных частотах;
  • Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»;
  • Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
  • Режим острый максимум.





    В режиме "ЗОНД" обеспечивает поиск положения  передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.







Запись в память приемника ПТ-24:

  • уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;

  • направления к коммуникации;

  • показания глубины залегания коммуникации и величины тока в ней;

  • направления поискового тока;

  • относительной полярности разности потенциалов по входу «ДАТЧИК»;

  • фазы сигнала по входу «ТРАССА»;

  • рабочих частот;

  • местные дата и время в момент снятия показаний по информации GPS;

  • координат места снятия показаний по информации GPS.


трассоискатель сталкер 15-04 карта GPS.png

  Технические характеристики приемника ПТ-24

Активные частоты*, Гц

273, 526, 1024,8928, 32768

Пассивные частоты, Гц

50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»

Полоса пропускания для режима «РАДИО»

от 10 кГц до 36 кГц

Полоса пропускания для режима «Эфир»

от 48 Гц до 10 кГц

Погрешность показаний глубины залегания трассы, %, не более

5

Память

10 000 точек

Габаритные размеры, мм, не более

700x300x140

Масса, кг, не более

1,9

Диапазон рабочих температур, °С

от -30 до +55

Генератор ГТ-15


генератор ГТ-15 с аксессуарами.png



  • Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
  • одновременная подача двух частот;
  • индикация величины выходного тока;
  • напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
  • два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
  • автоматическое согласование генератора с нагрузкой.
Технические характеристики генератора ГТ-15

Рабочие частоты*, Гц

273, 1024,8928, 32768

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 1 до10

Сила тока, потребляемая от источника постоянного тока, А

не более 1,8

Габаритные размеры, мм, не более

210x130x100

Диапазон рабочих температур, °С

от -30 до +55

Масса, кг, не более

2,5

Учебный фильм
https://www.youtube.com/watch?feature=player_detailpage&v=Rjfjnni8qOw
Габариты и вес
Размер в упаковке (ШхГхВ) - 740х330х315
Размер прибора, мм - нет данных
Брутто (масса прибора в упаковке) - 8500 гр.
Нетто (масса прибора) - 7400 гр.

Лицензии и сертификаты
Программа для работы с ПК
Скачать программу Stalker_Terminal

Требования к системе: Windows XP SP2 и выше.

Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.

Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.

Внимание!

В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.

Если при работе с программой не удается установить связь прибора с ПК, то:

- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;

- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

В противном случае:

- подключите Bluetooth USB адаптер к другому USB порту компьютера;

- установите соответствующий драйвер для Bluetooth USB адаптера;

- замените Bluetooth USB адаптер.


Запись и просмотр треков. Работа с GPS.
Приложение для Android
Приложение позволяет передавать GPS координаты в приемник с Вашего смартфона, просматривать треки и экспортировать их.

Что появилось принципиально нового в StalkerTerminal:
1. В режиме просмотра трэков после выбора нужной точки
добавился навигатор от текущего местонахождения до выбранной точки
2. Добавилась возможность просмотра и открытия на смартфоне файлов для
ПК (импорт файлов ПК). После экспорта файла со смартфона его можно открыть как на
ПК, так и переслать на другой смартфон с помощью любой имеющийся на
смартфоне программы.

Скачать приложение StalkerTerminal для Android


Требования к системе: Android  6.0 и выше.
Для установки приложения скопируйте его во внутреннюю память смартфона.

В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.

Политика конфиденциальности

Запись и просмотр треков. Работа с GPS.
Комплект поставки
