Комплекс трассопоисковый "Сталкер" 75-14
Снят с производства. Замена на "Сталкер 75-14" (Li-Ion). Отличие в увеличенном времени работы ПТ-14 до 14 часов.
- работа с GPS модулем https://youtu.be/wZPIzG8_Tno,
- поиск мест отводов трубопроводов "Сталкер" 15-24 https://youtu.be/MF0I_xypMfQ
- бесконтактная подача поискового сигнала ГТ-15 https://youtu.be/aCZo19lgC1E
- поиск мест повреждения 75-24 https://youtu.be/Q7ht0PSZkiI

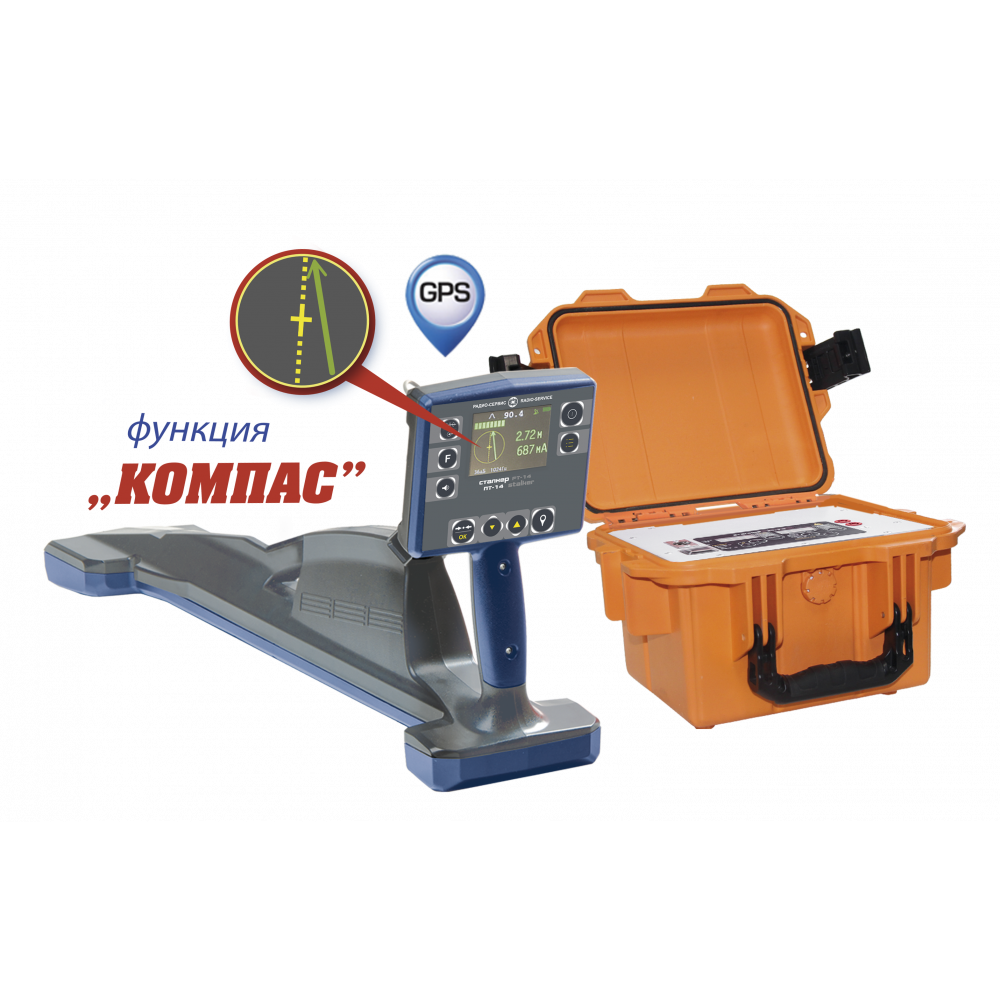

Общие особенности трассоискателя "Сталкер 75-14"
- функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- трассировка и координирование местоположения во всемирной системе координат;
- Связь с компьютером по Bluetooth , память на 10000 измерений;
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
- для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М;
- Меню приемника ПТ-14 на русском и английском языках.
- облегченная конструкция (вес 1,7 кг.)
-
непрерывное отображение на дисплее всех необходимых параметров:
-
Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
-
Шкалы «максимума» и «минимума»;
-
Глубины залегания и силы тока коммуникации на всех активных частотах;
-
Шкала «зонд» - для определения мест повреждений;
-
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
-
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
-
Режим острый максимум.
Запись в память приемника ПТ-14:
-
уровня сигналов с магнитных антенн и по входу «ЗОНД»;
-
направления к коммуникации;
-
показания глубины залегания коммуникации и величины тока в ней;
-
направления поискового тока;
-
относительной полярности разности потенциалов по входу «ЗОНД»;
-
фазы сигнала по входу «ТРАССА»;
-
рабочих частот;
-
местные дата и время в момент снятия показаний по информации GPS;
-
координат места снятия показаний по информации GPS.
Технические характеристики приемника ПТ-14
|
Активные частоты*, Гц |
273, 526, 1024,8928, 32768 |
|
Пассивные частоты, Гц |
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
|
Полоса пропускания для режима «Эфир» |
от 48 Гц до 10 кГц |
|
Погрешность показаний глубины залегания трассы, %, не более |
5 |
|
Память |
10 000 точек |
|
Габаритные размеры, мм, не более |
700x300x140 |
|
Масса, кг, не более |
1,7 |
|
Диапазон рабочих температур, °С |
от -20 до +55 |
.png "Генератор ГТ-75")
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
|
Рабочие частоты*, Гц |
273, 526, 1024,8928 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 10 до 75 |
|
Габаритные размеры, мм, не более |
275x250x180 |
|
Вес со встроенными аккумуляторами, кг |
8,5 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
Размер в упаковке ШхГхВ - 740х330х315
Размер самого прибора - (нет данных)
Брутто (масса прибора в упаковке) - 15500 гр.
Масса нетто (масса самого прибора) - 14800 гр.
Требования к системе: Windows XP SP2 и выше.
Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.
Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.
Внимание!
В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.
Если при работе с программой не удается установить связь прибора с ПК, то:
- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.
В противном случае:
- подключите Bluetooth USB адаптер к другому USB порту компьютера;
- установите соответствующий драйвер для Bluetooth USB адаптера;
- замените Bluetooth USB адаптер.
Запись и просмотр треков. Работа с GPS.
Что появилось принципиально нового в Stalker Terminal_2.02.apk:
1. В режиме просмотра трэков после выбора нужной точки
добавился навигатор от текущего местонахождения до выбранной точки
2. Добавилась возможность просмотра и открытия на смартфоне файлов для
ПК (импорт файлов ПК). После экспорта файла со смартфона его можно открыть как на
ПК, так и переслать на другой смартфон с помощью любой имеющийся на
смартфоне программы.
Скачать приложение Stalker Terminal для Android
Требования к системе: Android 6.0 и выше.
Для установки приложения скопируйте его во внутреннюю память смартфона.
В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.
