Комплекс трассопоисковый "Сталкер" 15-14
Код товара 128044
Снят с производства. Замена на "Сталкер 15-14" (Li-Ion). Отличие в увеличенном времени работы ПТ-14 до 14 часов.
Трассоискатель "Сталкер 15-14" - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

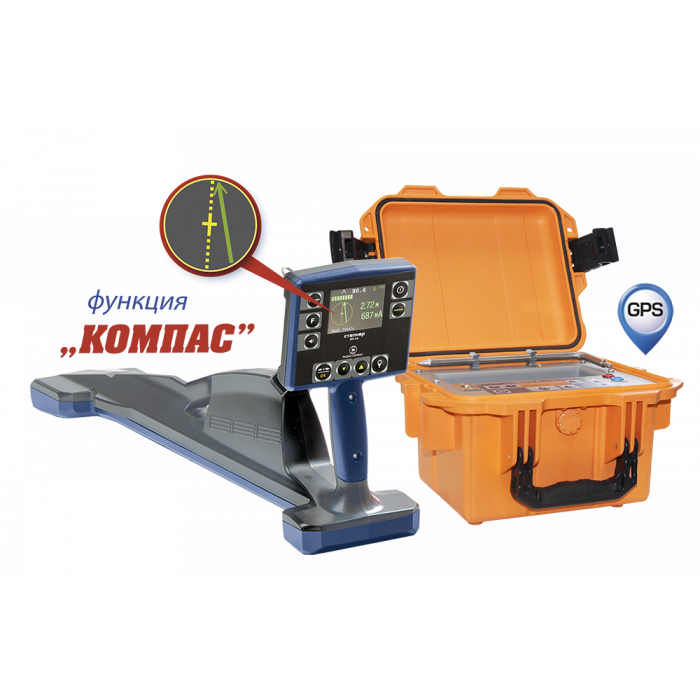

В комплект поставки трассоискателя «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14.
- работа с GPS модулем https://youtu.be/wZPIzG8_Tno,
- поиск мест отводов трубопроводов "Сталкер" 15-24 https://youtu.be/MF0I_xypMfQ
- бесконтактная подача поискового сигнала ГТ-15 https://youtu.be/aCZo19lgC1E
- поиск мест повреждения 75-24 https://youtu.be/Q7ht0PSZkiI
Общие особенности трассоискателя "Сталкер 15-14":
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- GPS - выноска подземных трасс с последующим наложением на карту;
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- Беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
- Поиск повреждений «фазовым», контактным и бесконтактным методами;
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
- Легкий и компактный генератор ГТ-15.
- Меню приемника ПТ-14 на русском и английском языках.
- облегченная конструкция (вес 1,7 кг.)
-
непрерывное отображение на дисплее всех необходимых параметров:
-
Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
-
Шкалы «максимума» и «минимума»;
-
Глубины залегания и силы тока коммуникации на всех активных частотах;
-
Шкала «зонд» - для определения мест повреждений;
-
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
-
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
-
Режим острый максимум.
Запись в память приемника ПТ-14:
-
уровня сигналов с магнитных антенн и по входу «ЗОНД»;
-
направления к коммуникации;
-
показания глубины залегания коммуникации и величины тока в ней;
-
направления поискового тока;
-
относительной полярности разности потенциалов по входу «ЗОНД»;
-
фазы сигнала по входу «ТРАССА»;
-
рабочих частот;
-
местные дата и время в момент снятия показаний по информации GPS;
-
координат места снятия показаний по информации GPS.
Технические характеристики приемника ПТ-14
|
Активные частоты*, Гц |
273, 526, 1024,8928, 32768 |
|
Пассивные частоты, Гц |
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
|
Полоса пропускания для режима «Эфир» |
от 48 Гц до 10 кГц |
|
Погрешность показаний глубины залегания трассы, %, не более |
5 |
|
Память |
10 000 точек |
|
Габаритные размеры, мм, не более |
700x300x140 |
|
Масса, кг, не более |
1,7 |
|
Диапазон рабочих температур, °С |
от -20 до +55 |
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- автоматическое согласование генератора с нагрузкой.
|
Рабочие частоты*, Гц |
273, 1024,8928, 32768 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 1 до10 |
|
Сила тока, потребляемая от источника постоянного тока, А |
не более 1,8 |
|
Габаритные размеры, мм, не более |
210x130x100 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
|
Масса, кг, не более |
2,5 |
Размер прибора, мм - нет данных
Брутто (масса прибора в упаковке) - 8500 гр.
Нетто (масса прибора) - 7400 гр.
Требования к системе: Windows XP SP2 и выше.
Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.
Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.
Внимание!
В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.
Если при работе с программой не удается установить связь прибора с ПК, то:
- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.
В противном случае:
- подключите Bluetooth USB адаптер к другому USB порту компьютера;
- установите соответствующий драйвер для Bluetooth USB адаптера;
- замените Bluetooth USB адаптер.
Что появилось принципиально нового в StalkerTerminal:
1. В режиме просмотра трэков после выбора нужной точки
добавился навигатор от текущего местонахождения до выбранной точки
2. Добавилась возможность просмотра и открытия на смартфоне файлов для
ПК (импорт файлов ПК). После экспорта файла со смартфона его можно открыть как на
ПК, так и переслать на другой смартфон с помощью любой имеющийся на
смартфоне программы.
Скачать приложение StalkerTerminal для Android
Требования к системе: Android 6.0 и выше.
Для установки приложения скопируйте его во внутреннюю память смартфона.
В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.
Политика конфиденциальности
Запись и просмотр треков. Работа с GPS.
