Комплекс трассопоисковый "Сталкер" 15-04

Код товара 128042


Надежный и простой прибор для локализации любых токопроводящих коммуникаций с автоматической оценкой глубины, силы тока и привязкой к географическим координатам.
Прибор незаменим при обследовании участков местности перед проведением земляных работ.

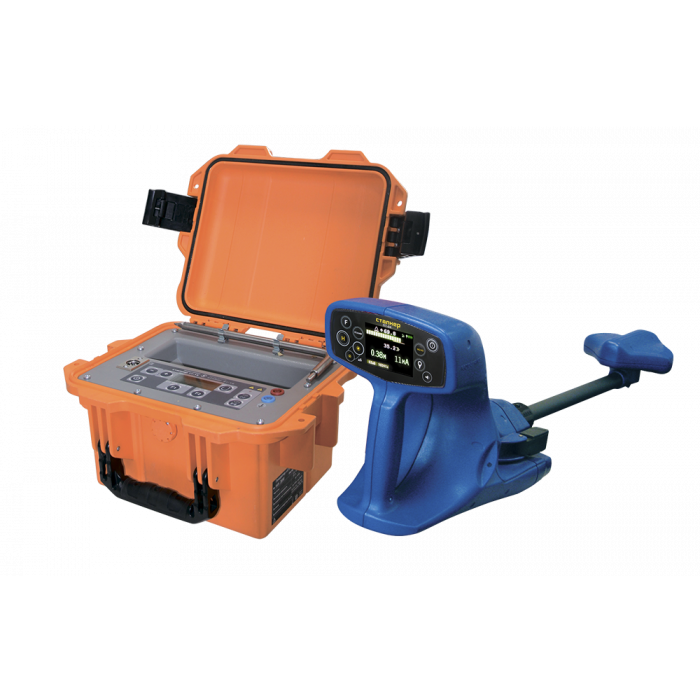

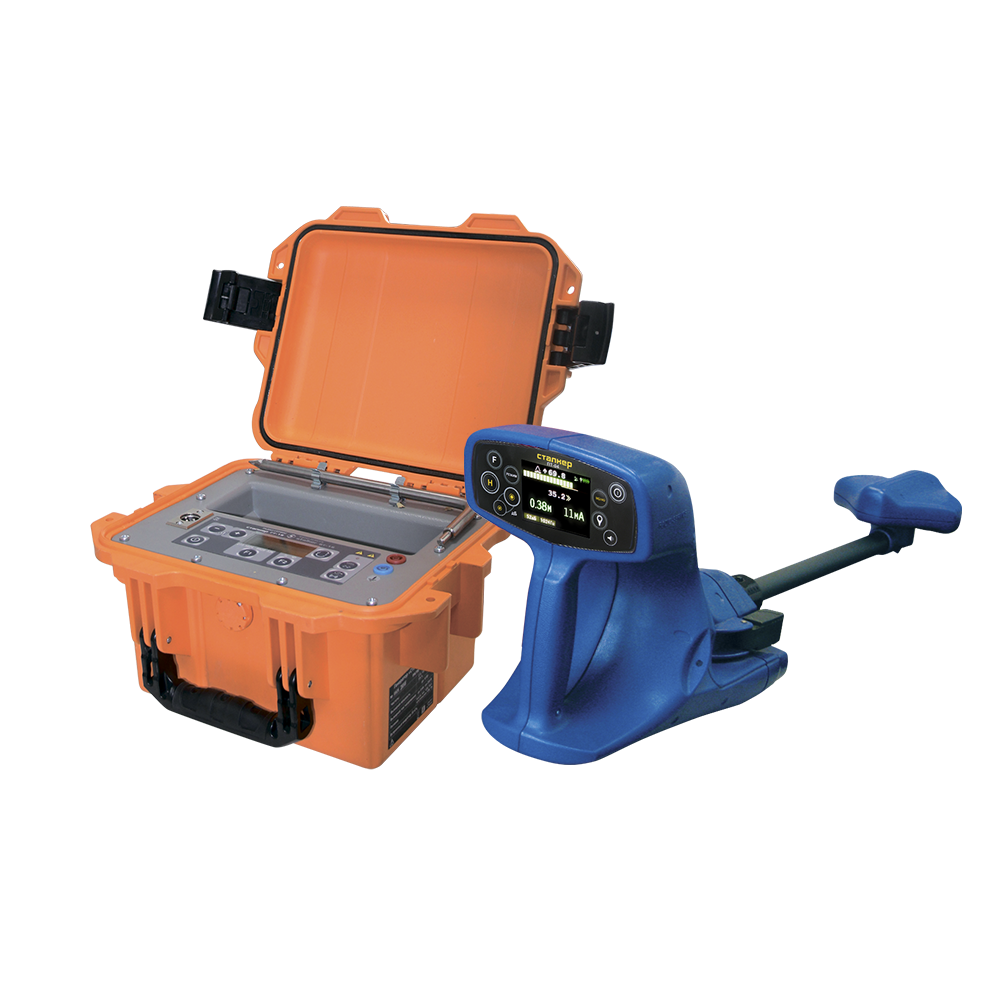

В комплект поставки «Сталкер 15-04» входит генератор ГТ-15 и приемник ПТ-04.

Общие особенности трассопоискового комплекса:
  • Комплекс способен работать при температуре до -30°С.
  • GPS-выноска подземных трасс с последующим наложением на карту:
  • Беспроводная связь с ПК
  • Функция «живой звук» позволяет оператору на слух определить тип коммуникации
  • Локализация дефектов изоляции с точностью до 10 см.
  • Частота 33 кГц для наведения сигнала генератора ГТ-15 с поверхности земли
  • Легкий и компактный генератор ГТ-15
Приемник ПТ-04

ПРИЕМНИК ПТ-04

Режим «ТРАССА»

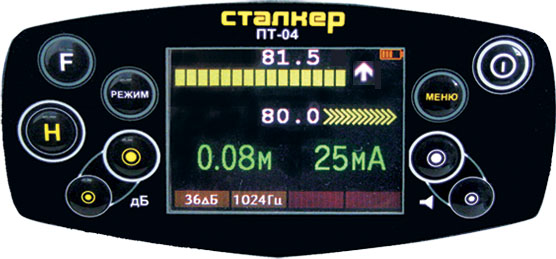

дисплей2.jpg1. Определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно.
2. Указание направления тока (от генератора / к генератору).
3. Непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты.
4. Функция “острый максимум” объединяет точность режима “минимума” и удобство режима “максимума”.


Режим «ТРАССА-ЗОНД»

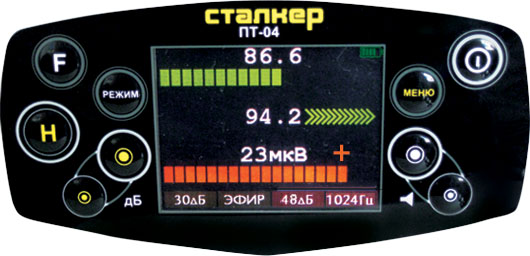

дисплей3.jpg1.

Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения.
2. Отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).


Приёмник без применения генератора обеспечивает на рабочих частотах:

  • «50 Гц»(POWER) – обнаружение силовых кабелей под напряжением;

  • «РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц;

  • «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);

  • «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;

  • «ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.

трассоискатель сталкер 15-04 карта GPS.png

Запись в память приемника ПТ-04:

  • уровня сигналов с магнитных антенн и по входу «ЗОНД»;

  • направления к коммуникации;

  • показания глубины залегания коммуникации и величины тока в ней;

  • направления поискового тока;

  • относительной полярности разности потенциалов по входу «ЗОНД»;

  • фазы сигнала по входу «ТРАССА» рабочих частот;

  • местные дата и время в момент снятия показаний по информации GPS;

  • координат места снятия показаний по информации GPS.



Номинальные значения рабочих частот*, Гц при работе с генератором 273, 526, 1024,8928, 32768
при работе без генератора 50, 100, 300, 550, 1450. «РАДИО»
Чувствительность
при отношении сигнал шум 6 дБ  на частотах: 273, 526, 1024,8928 Гц
200 мкА к току,
протекающему
на расстоянии 1 метр
Чувствительность
при отношении сигнал шум 6 дБ  на частоте 33 кГц
10 мкА к току,
протекающему
на расстоянии 1 метр
Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц
Полоса пропускания для режима «эфир» от 48 Гц до 14 кГц
Ширина полосы пропускания для режимов с рабочей частотой
50, 273, 526, 1024 и 8928 Гц, не более, Гц:
- по уровню минус 3 дБ
- по уровню минус 60 дБ

9
24
Чувствительность по входу гнезда «ЗОНД» при отношении
сигнал-шум 6 дБ, не менее, мкВ
10
Динамический диапазон входных сигналов, dB 120
Определение тока рабочей частоты в коммуникации от 10 мА до 10,0 А
Определение глубины залегания коммуникации, м От 0,10 до 6,00
Определение напряжения рабочей частоты по входу гнезда «ЗОНД» от 100 мкВ до 1,70 В
Предел допускаемой погрешности определения планового
положения оси одиночной коммуникации на глубине залегания 2 м, не более, м
± 0,1
Габаритные размеры, мм, не более 720х245х170
Масса, кг, не более 2,4
Диапазон рабочих температур, 0С от -30 до +55
Генератор ГТ-15


генератор ГТ-15 с аксессуарами.png



  • Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
  • одновременная подача двух частот;
  • индикация величины выходного тока;
  • напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
  • два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
  • автоматическое согласование генератора с нагрузкой.
Технические характеристики генератора ГТ-15

Рабочие частоты*, Гц

273, 1024,8928, 32768

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 1 до10

Сила тока, потребляемая от источника постоянного тока, А

не более 1,8

Габаритные размеры, мм, не более

210x130x100

Диапазон рабочих температур, °С

от -30 до +55

Масса, кг, не более

2,5

Учебный фильм
http://www.youtube.com/watch?feature=player_detailpage&v=8sRlJKbru98
Габариты и вес
Сталкер 15-04:
Размер (в упаковке) (ШхГхВ) - 670х310х290
Размер прибора (мм) - нет данных
Брутто (масса прибора в упаковке) - 8600 гр.
Нетто (масса прибора) - 7700 гр.

ГТ - 15 (в сумке с аксессуарами)
Размер в упаковке (ШхГхВ) - 420х140х250
Размер генератора - 210х130х100
Брутто (масса прибора в упаковке) - 4280 гр.
Масса нетто (масса прибора) - 2500 гр.

ПТ - 04
Размер в упаковке (ШхГхВ) - 780х240х260
Размер приемника - 720х245х170
Брутто (масса прибора в упаковке) - 3680 гр.
Масса нетто (масса прибора) - 2240 гр.

ДКИ - П1
Размер в упаковке (ШхГхВ) - 75х75х450
Размер прибора - 75х75х450
Брутто (масса прибора в упаковке) - 260 гр.
Масса нетто (масса прибора) - 160 гр.

ДКИ - Е
Размер в упаковке
(ШхГхВ) - 60х30х112
Размер  прибора - 60х30х112
Брутто (масса прибора в упаковке) - 300 гр.
Масса нетто (масса прибора) - 140 гр.
