Трасоискатель Сталкер 15-02М

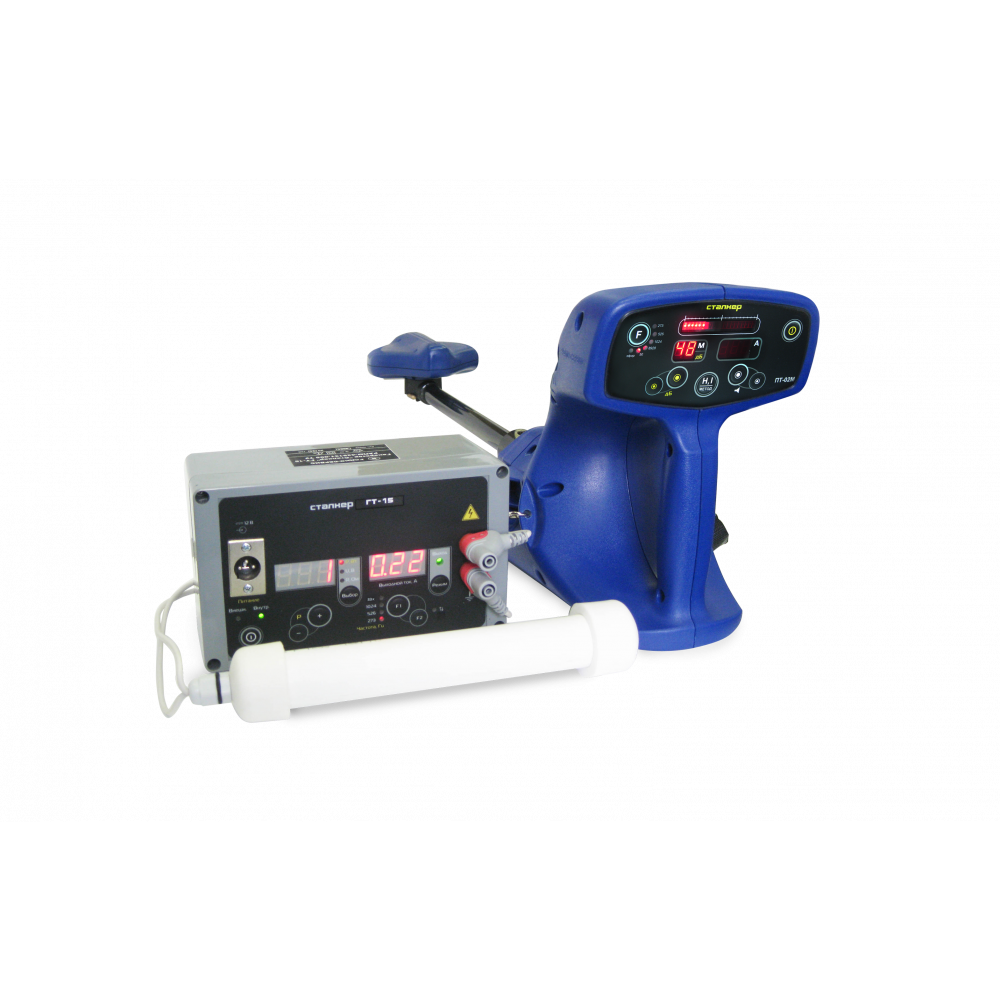

Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. В комплект поставки «Сталкер 15-02М» входит генератор ГТ-15 и приемник ПТ-02М.
Общие особенности трассопоисковых комплексов:
- поиск коммуникаций на глубине до 10 м и удалении до 5 км от места подключения генератора
- наличие четырех рабочих частот и регулируемая выходная мощность генератора позволяют эффективно проводить весь комплекс работ
- возможность комплектации датчиками контроля изоляции (контактным и бесконтактным), индукционными клещами, мини-датчиком для отбора кабельных жил.
- в приёмнике ПТ-12 следующие рабочие частоты: 1024 Гц, 8928 Гц, 32768 (33 кГц), 50 Гц, "Радио", "Эфир";
- в приёмнике ПТ-12 отсутствует возможность поиска мест повреждения изоляции.
- высокая скорость фильтрации;
- оптическая и звуковая индикация;
- точное определение положения оператора относительно оси трассы при помощи индикатора «влево-вправо»;
- индикация глубины залегания;
- питание от встроенного аккумулятора с защитой от избыточного разряда или от 5 элементов питания типа АА;
- встроенное зарядное устройство; влагозащищенный, ударопрочный корпус (IP 42).
Технические характеристики приемника ПТ-02М
|
Активные частоты*, Гц |
273, 526, 1024,8928 |
|
Пассивные частоты, Гц |
50 |
|
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц: - по уровню минус 3 дБ - по уровню минус 60 дБ |
9 24 |
|
Полоса пропускания для режима «эфир» |
от 48 Гц до 10 кГц |
|
Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 dB, мкВ |
0,5 |
|
Динамический диапазон входных сигналов, dB |
100 |
|
Ослабление сигнала переменного тока частотой 50 Гц, dB |
80 |
|
Определение глубины залегания трассы, м |
до 10 |
|
Погрешность показаний глубины залегания трассы, %, не более |
5 |
|
Габаритные размеры, мм, не более |
720х245х170 |
|
Масса, кг, не более |
2,4 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- автоматическое согласование генератора с нагрузкой.
|
Рабочие частоты*, Гц |
273, 1024,8928, 32768 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 1 до10 |
|
Сила тока, потребляемая от источника постоянного тока, А |
не более 1,8 |
|
Габаритные размеры, мм, не более |
210x130x100 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
|
Масса, кг, не более |
2,5 |
Размер самого прибора (мм) - нет данных
Брутто (масса прибора в упаковке) - 8600гр.
Нетто (масса самого прибора) - 7700гр.
