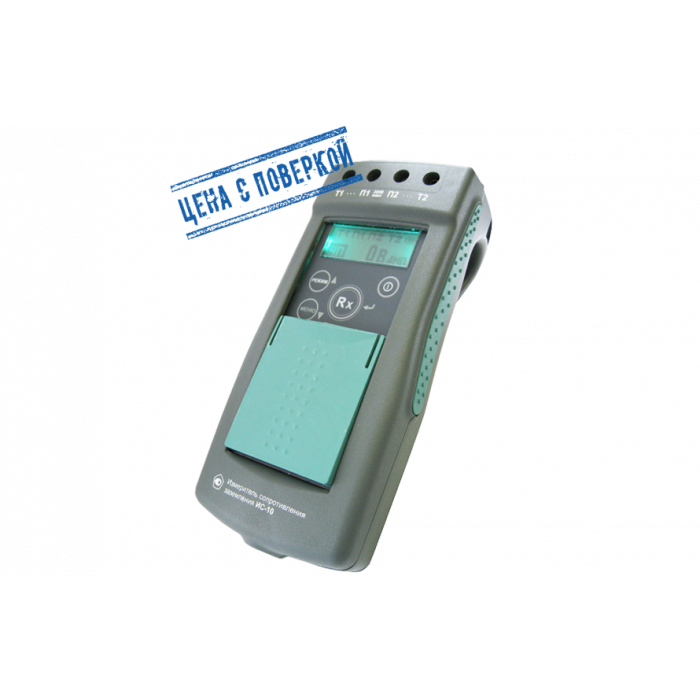

Измеритель сопротивления заземления ИС-10 с клещами КТИ-10
СНЯТ С ПРОИЗВОДСТВА, ЗАМЕНА НА ИС-20/1 с клещами 40мм!
Прибор предназначен для измерения сопротивления заземляющих устройств и металлосоединений. Функционал прибора позволяет произвести измерение сопротивления по 2х, 3х, 4х проводной схеме с разрешением 1 мОм, вычисление удельного сопротивления грунта. В комплект входят токоизмерительные клещи КТИ-10, с их помощью можно померить процентное распределение токов между единичными заземлителями без разрыва цепи заземления.
Прибор предназначен для измерения сопротивления заземляющих устройств и металлосоединений. Функционал прибора позволяет произвести измерение сопротивления по 2х, 3х, 4х проводной схеме с разрешением 1 мОм, вычисление удельного сопротивления грунта. В комплект входят токоизмерительные клещи КТИ-10, с их помощью можно померить процентное распределение токов между единичными заземлителями без разрыва цепи заземления.
Особенности
- защита от появления напряжения во время измерения
- автоматический выбор диапазонов измерений
- возможность калибровки прибора на сопротивление измерительных проводов произвольной длины при измерении по двухпроводной схеме
- высокоинформативный ЖК дисплей
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP42
- встроенная память на 64 измерений
- автоматическое отключение питания
- индикация состояния внутреннего источника питания
- система защиты аккумулятора от перезаряда
- защита от неправильного включения
Технические характеристики
| Диапазоны измерения сопротивления контура заземления |
1- 999 мОм 1,00 -9,99 Ом 10,0 - 99,9 Ом 100 - 999 Ом 1кОм - 9,99 кОм |
| Максимальный тестовый ток | 250 мА/128 Гц |
| Минимальное разрешение, Ом | 0,001 |
| Погрешность | 3% |
| Фильтрация помехи | до 24 В |
| Измерение переменного тока частотой 50Гц (с помощью клещей КТИ-10) | 1мА - 250 мА |
| Измерение напряжения (амплитудное значение) | 300 В |
| Диапазон рабочих температур | от -15°С до +55°С |
| Питание | аккумулятор Ni-MH 6B или 5 элементов типа АА |
| Габариты, мм | 88х105х245 мм |
| Диапазон измерения сопротивления заземления методом двух клещей без разрыва петли заземления | 0,01 - 100 Ом |
| Вес, кг | не более 0,8 |
Учебный фильм
http://www.youtube.com/watch?feature=player_detailpage&v=GUKqUYtYlhQ
Документы и инструкции
Габариты и вес
Размер в упаковке ШхГхВ - 250х110х310
Размер самого прибора - 80х120х250
Брутто (масса прибора в упаковке) - 3240 гр.
Масса нетто (масса самого прибора) - 800 гр.
Размер самого прибора - 80х120х250
Брутто (масса прибора в упаковке) - 3240 гр.
Масса нетто (масса самого прибора) - 800 гр.

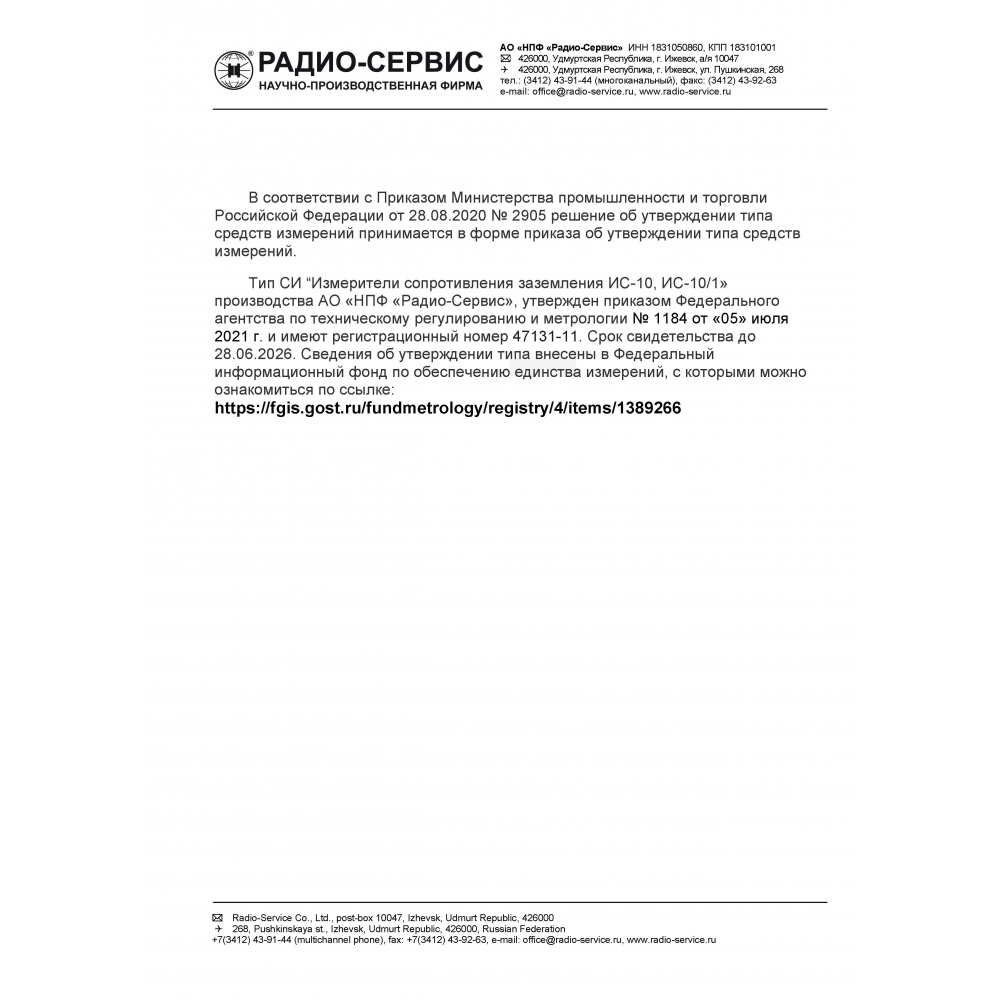

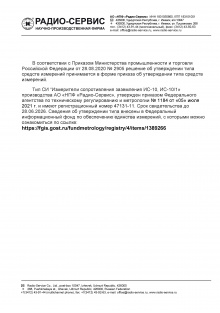

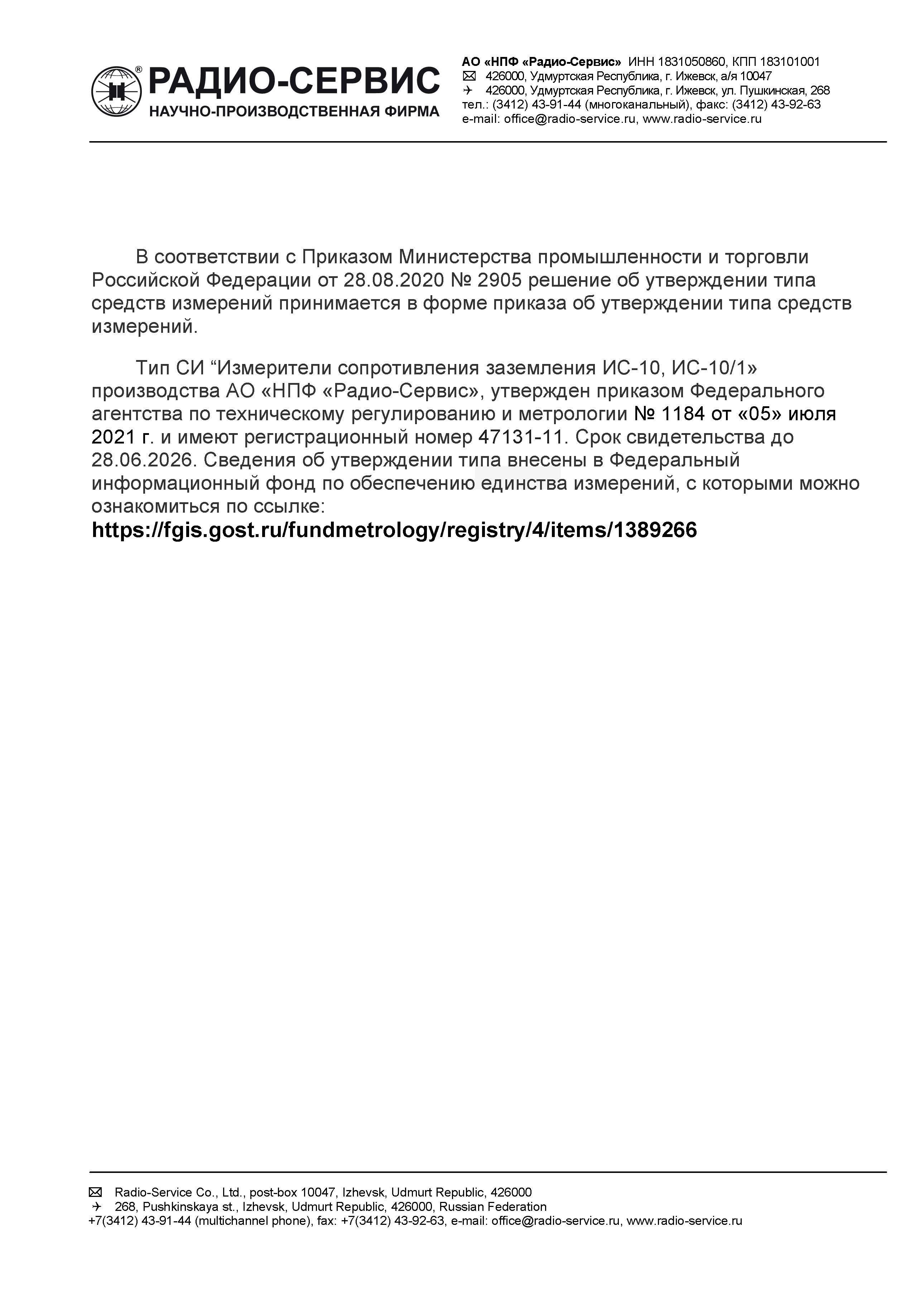

Лицензии и сертификаты
Комплект поставки
| Измеритель сопротивления заземления ИС-10 РЛПА.411212.001 | 1 |
| Руководство по эксплуатации РЛПА.411212.001РЭ | 1 |
| Блок питания БПН-А 12-0,5 | 1 |
| Струбцина РЛПА.301532.001 | 1 |
| Ручка РЛПА.715311.004 | 1 |
| Зажим типа «крокодил» | 2 |
| Сумка для переноски прибора | 1 |
| Упаковка транспортная | 1 |
|
Комплект кабелей в составе: кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м; кабель на катушке РАПМ.685442.003 - красный, длиной 40 м; кабель на катушке РАПМ.685442.003-01 - синий, длиной 40 м. |
1 1 1 1 |
| Батарейный отсек РАМП.436244.003-01 | 1 |
| Штырь заземления РЛПА.305177.004* - длина 1 м | 0/4 |
| Клещи токоизмерительные КТИ-10 РЛПА.418114.001 | 1 |
| Клещи измерительные КТИ-10/1 РАМП.418114.002 (для прибора ИС-10/1) | 1 |
Примечания.
* - Комплект штырей заземления поставляется по отдельному заказу.
