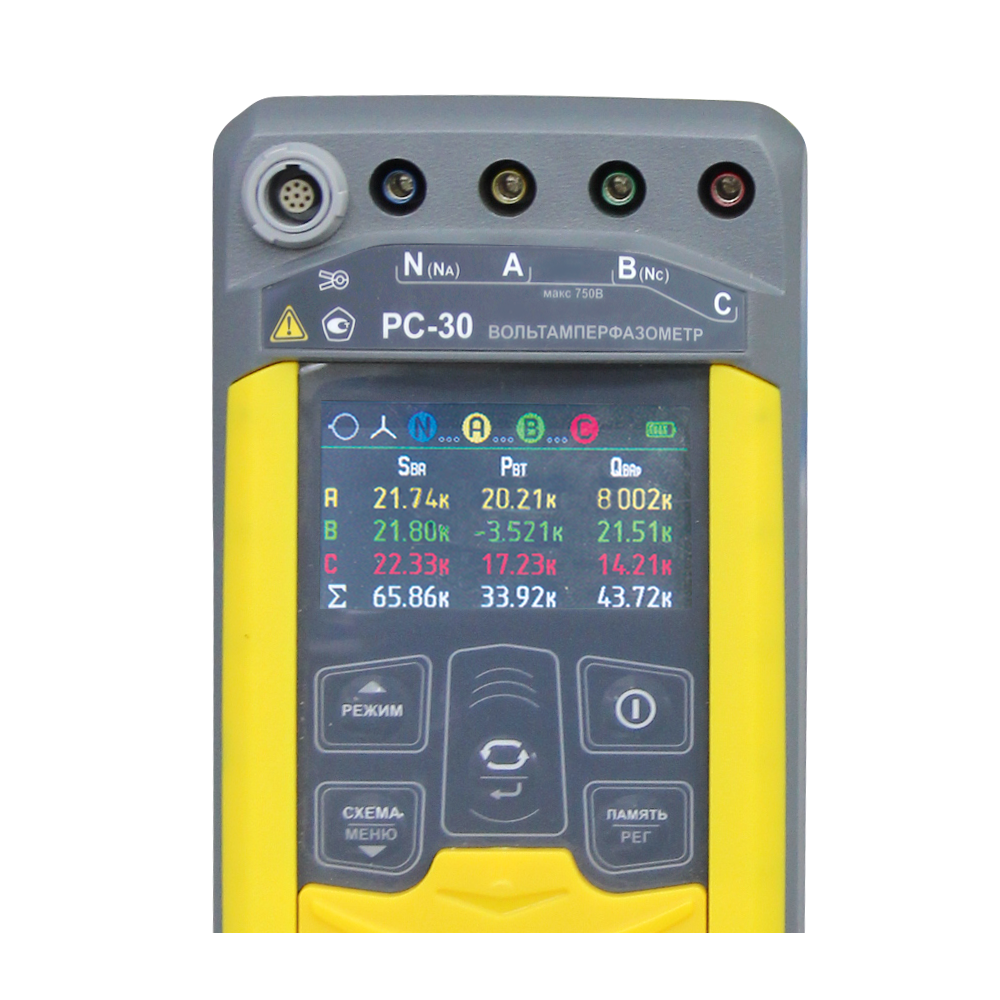

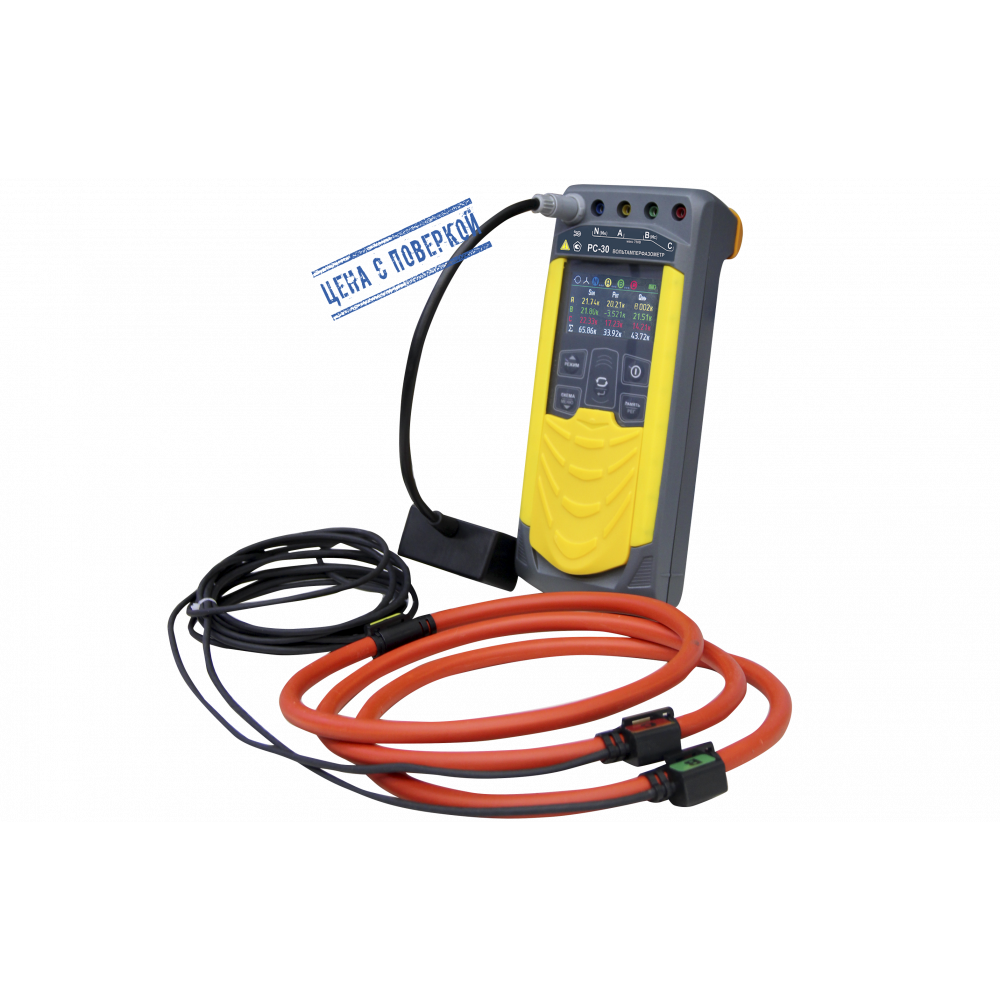

Вольтамперфазометр РС-30 с датчиком ПТИР-3000
Межповерочный интервал 24 месяца.
Цены на комплекты:
Вольтамперфазометр РС-30 с клещами КТИ-30 (до 40 А) 81702 руб. с НДС Вольтамперфазометр РС-30 с клещами КТИР-30 (до 40 А) 94260 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-30 и КТИ-30 (до 40 А) 106818 руб. с НДС Вольтамперфазометр РС-30 с клещами ПТИ-3000 (до 3 кА) 116148 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-500 (до 500 А) 150702 руб. с НДС
Вольтамперфазометр РС-30 с клещами ПТИР-3000 (до 3 кА) 191070 руб. с НДС
Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях. Клещи ПТИР-3000, входящие в базовый комплект, позволяют производить измерение тока от 1 А до 3000 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
| Токоизмерительные датчики* | |
| КТИ-30 (до 40 А) | 12558 руб. с НДС |
| КТИР-30 (до 40 А) |
25116 руб. с НДС |
| ПТИ-3000 (до 3 кА) |
47004 руб. с НДС |
| КТИР-500 (до 500 А) |
81558 руб. с НДС |
| ПТИР-3000 (до 3 кА) |
121926 руб. с НДС |
При приобретении токоизмерительных датчиков отдельно от прибора требуется их обязательная калибровка совместно с ранее приобретенным РС-30. Калибровка производится заводом-изготовителем.
- возможность регистрации событий;
- автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
- при выключении, сохранение, а при включении восстановление настроек последнего измерения;
- время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
- настройка отключения индикации и прибора при длительном неиспользовании;
- ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
- сумка, позволяющая не доставать прибор при проведении измерений;
- цветной жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- высокая помехоустойчивость;
- память на 10000 измерений, режим регистратора;
- связь с компьютером.
|
Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В |
10,00 … 700,0 |
|
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В |
10,00 … 700,0 |
|
Измерение силы переменного тока |
1 … 3000 |
|
Диапазон измерений действующего значения переменного тока, А: |
|
|
- с датчиками токоизмерительными ПТИР-3000 |
|
|
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): - с датчиками токоизмерительными ПТИР-3000 |
0,100 … 2100 кВт (квар, кВ∙А) |
|
Измерение частоты переменного тока Диапазон измерения частоты, Гц |
от 45,00 до 55,00 |
|
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов |
от – 179,9 до 180,0 |
|
Вычисление коэффициента мощности Кр Диапазон вычисления Кр |
-1,00 … 1,00 |
- измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
- измерения действующих значений переменного напряжения и тока;
- измерения напряжения постоянного тока;
- измерений активной, реактивной, полной мощности и коэффициента мощности;
- измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
- измерения частоты напряжения и силы переменного тока;
- показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
- индикации порядка чередования фаз.
Масса нетто (масса прибора) - 800 гр.
Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.
Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.
Внимание! В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.
Если при работе с программой не удается установить связь прибора с ПК, то:
- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.
В противном случае:
- подключите Bluetooth USB адаптер к другому USB порту компьютера;
- установите соответствующий драйвер для Bluetooth USB адаптера;
- замените Bluetooth USB адаптер.
