Вольтамперфазометр РС-30 с клещами КТИР-30 и КТИ-30 (до 30 А)

Цены на комплекты:
Вольтамперфазометр РС-30 с клещами КТИ-30 (до 30 А)  34 900 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-30 (до 30 А)  40 900 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-30 и КТИ-30 (до 30 А)  46 900 руб. с НДС
Вольтамперфазометр РС-30 с клещами ПТИ-3000 (до 3 кА)  47 900 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-500 (до 500 А)  57 900 руб. с НДС
Вольтамперфазометр РС-30 с клещами ПТИР-3000 (до 3 кА)  85 900 руб. с НДС

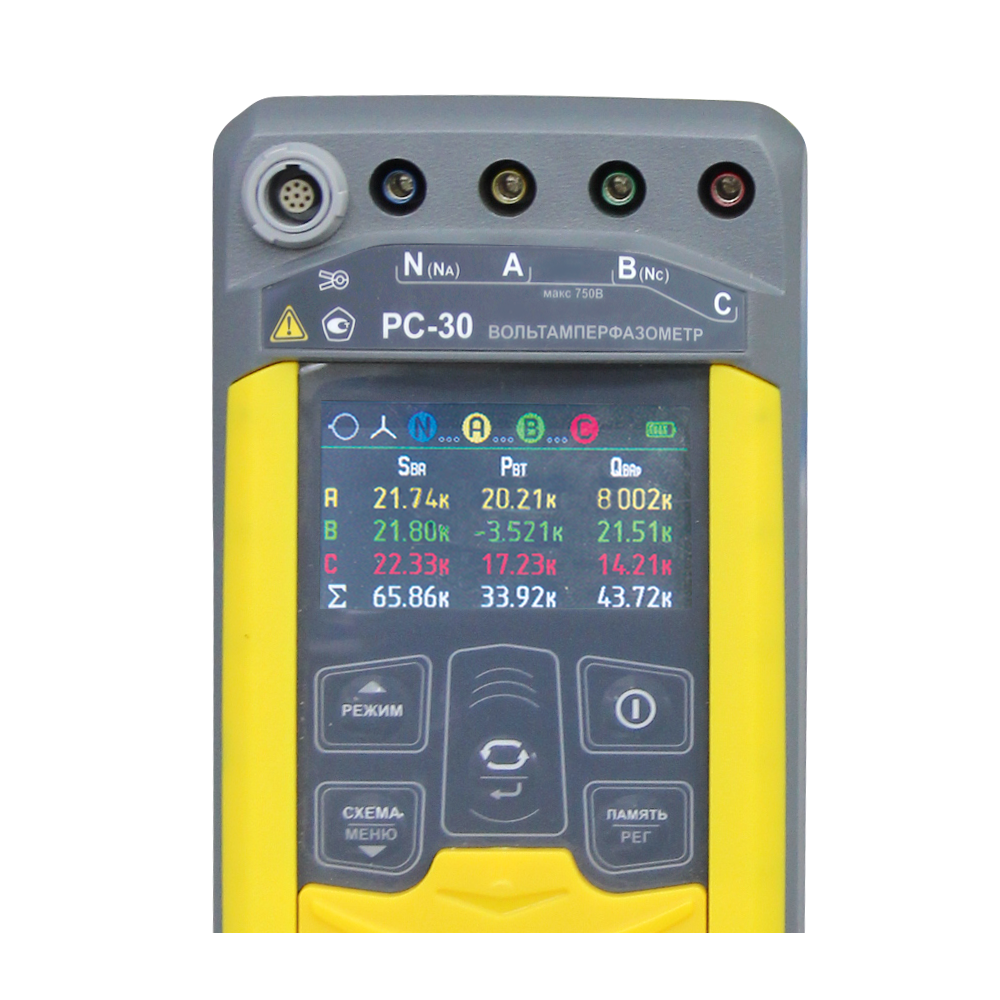

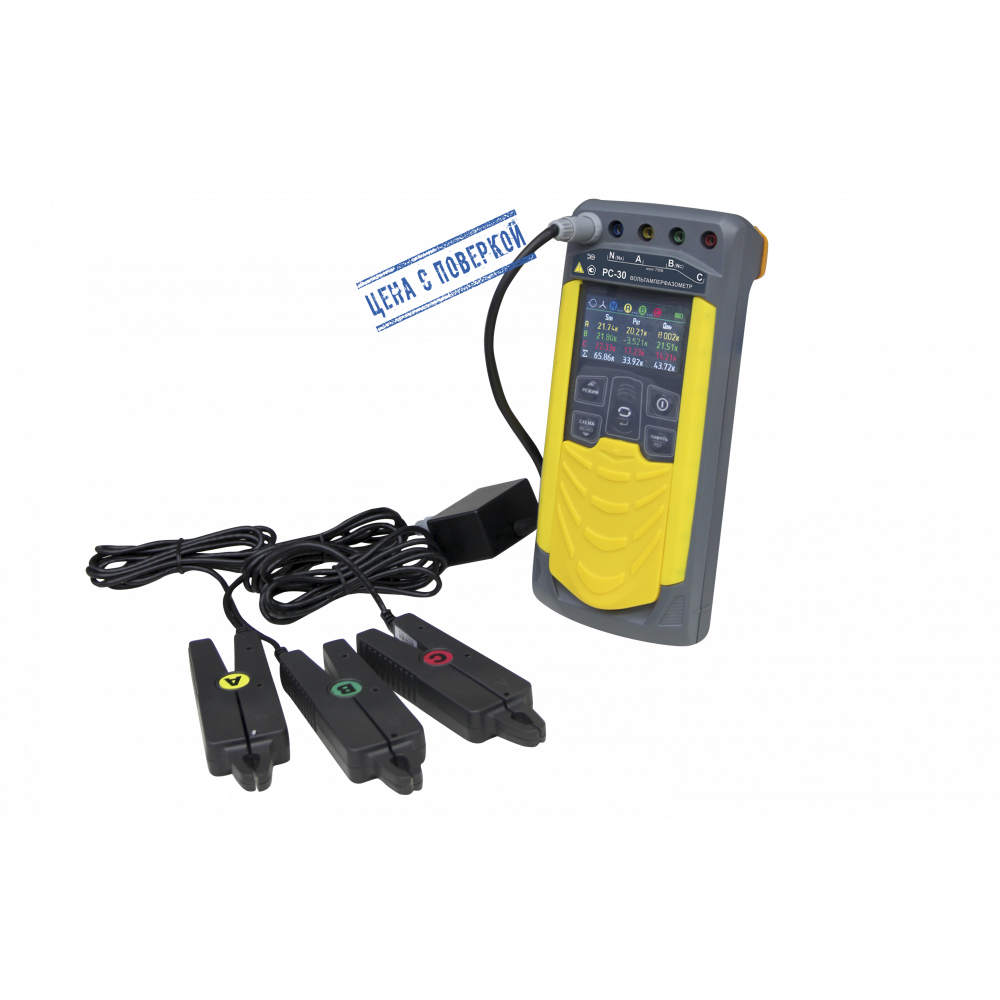

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях. Клещи КТИР-30 и КТИ-30, входящие в базовый комплект, позволяют производить измерение тока от 0,03 А до 30 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
   Токоизмерительные датчики*
КТИ-30 (до 30 А)   6 000 руб. с НДС
КТИР-30 (до 30 А)  12 000 руб. с НДС
ПТИ-3000 (до 3 кА)  19 000 руб. с НДС
КТИР-500 (до 500 А)  29 000 руб. с НДС
ПТИР-3000 (до 3 кА)  57 000 руб. с НДС
* При приобретении токоизмерительных датчиков отдельно от прибора требуется их обязательная калибровка совместно с ранее приобретенным РС-30. Калибровка производится заводом-изготовителем.
Особенности
  • возможность регистрации событий;
  • автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
  • при выключении, сохранение, а при включении восстановление настроек последнего измерения;
  • время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
  • настройка отключения индикации и прибора при длительном неиспользовании;
  • ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
  • сумка, позволяющая не доставать прибор при проведении измерений;
  • цветной жидкокристаллический дисплей;
  • индикация состояния внутреннего источника питания;
  • система защиты аккумулятора от перезаряда;
  • защита от неправильного включения;
  • высокая помехоустойчивость;
  • память на 10000 измерений, режим регистратора;
  • связь с компьютером.
								S
HTML
N
Array ( [TEXT] => <ul> <li>возможность регистрации событий;</li> <li>автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;</li> <li>при выключении, сохранение, а при включении восстановление настроек последнего измерения;</li> <li>время <span style="color: #4574b9;">непрерывной работы</span> без включённого режима энергосбережения не менее <span style="color: #4574b9;">8 часов</span>;</li> <li>настройка отключения индикации и прибора при длительном неиспользовании;</li> <li>ударопрочный, пыле- и влагозащищенный корпус с магнитом. <span style="color: #4574b9;">Степень защиты IP54;</span></li> <li> сумка, позволяющая не доставать прибор при проведении измерений;</li> <li> цветной жидкокристаллический дисплей;</li> <li>индикация состояния внутреннего источника питания;</li> <li> система защиты аккумулятора от перезаряда;</li> <li> защита от неправильного включения;</li> <li> высокая помехоустойчивость;</li> <li> <span style="color: #4574b9;">память на 10000 измерений,</span> режим регистратора;</li> <li> связь с компьютером.</li> </ul> [TYPE] => html )
OSOBENNOSTI
Технические характеристики

Измерение напряжения переменного тока

Диапазон измерений действующего значения напряжения переменного тока, В

10,00 … 700,0

Измерение напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

10,00 … 700,0

Измерение силы переменного тока




0,030 … 30,00

Диапазон измерений действующего значения переменного тока, А:

- с датчиками токоизмерительными КТИР-30 и КТИ-30

Измерение активной, реактивной и полной мощностей

Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А):

- с датчиками токоизмерительными КТИР-30 и КТИ-30




0,001 … 21,00 кВт

(квар, кВ∙А)

Измерение частоты переменного тока

Диапазон измерения частоты, Гц

от 45,00 до 55,00

Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока

Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов



от – 179,9 до 180,0

Вычисление коэффициента мощности Кр

Диапазон вычисления Кр


-1,00 … 1,00



								S
HTML
N
Array ( [TEXT] => <table cellspacing="0"> <colgroup><col><col></colgroup> <tbody> <tr> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"><b><span style="color: #4574b9;">Измерение напряжения переменного тока</span></b> </span><span style="font-size: 10pt;"> </span> </p> <span style="font-size: 10pt;"> </span><span style="font-family: Arial, Helvetica; font-size: 10pt;"> </span><span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> </span><span style="font-family: Arial, Helvetica; font-size: 10pt;"> Диапазон измерений действующего значения напряжения переменного тока, В</span> </p> </td> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 8pt;">10,00 … 700,0</span><br> </p> </td> </tr> </tbody> <tbody> <tr> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"><b><span style="color: #4574b9;">Измерение напряжения постоянного тока</span></b> </span> </p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> </span> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> Диапазон измерений напряжения постоянного тока, В</span> </p> </td> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 8pt;">10,00 … 700,0</span><br> </p> </td> </tr> </tbody> <tbody> <tr> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"><b><span style="color: #4574b9;">Измерение силы переменного тока</span></b></span> </p> </td> <td rowspan="3"> <p> <br> </p> <p> <br> </p> <p> <span style="font-family: Arial, Helvetica; font-size: 8pt;"><br> </span> </p> <p> <span style="font-family: Arial, Helvetica; font-size: 8pt;">0,030 … 30,00</span><br> </p> </td> </tr> <tr> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"><i><u>Диапазон измерений действующего значения переменного тока, А:</u></i></span> </p> </td> </tr> <tr> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;">- с датчиками токоизмерительными КТИР-30 и КТИ-30</span> </p> </td> </tr> </tbody> <tbody> <tr> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"><b><span style="color: #4574b9;">Измерение активной, реактивной и полной мощностей</span></b> </span> </p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> </span> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> <i><u>Диапазоны измерений активной мощности P (Вт), </u></i></span><span style="font-family: Arial, Helvetica; font-size: 10pt;"><i><u>реактивной мощности Q (вар) </u></i></span><span style="font-family: Arial, Helvetica; font-size: 10pt;"><i><u>и полной мощности S (В∙А):</u></i></span> </p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> </span> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> - с датчиками токоизмерительными КТИР-30 и КТИ-30</span> </p> </td> <td> <p> <br> </p> <p> <br> </p> <p> <br> </p> <p> <span style="font-family: Arial, Helvetica; font-size: 8pt;">0,001 … 21,00 кВт </span> </p> <p> <span style="font-family: Arial, Helvetica; font-size: 8pt;">(квар, кВ∙А)</span> </p> </td> </tr> </tbody> <tbody> <tr> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"><b><span style="color: #4574b9;">Измерение частоты переменного тока</span></b> </span> </p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> </span> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> Диапазон измерения частоты, Гц</span> </p> </td> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 8pt;">от 45,00 до 55,00</span><br> </p> </td> </tr> </tbody> <tbody> <tr> <td> <p> <b><span style="font-size: 10pt; color: #4574b9;">Измерение угла сдвига фаз между первыми гармониками напряжения</span><span style="color: #4574b9;"> </span></b><b style="font-family: Arial, Helvetica; font-size: 10pt;"><span style="color: #4574b9;">и напряжения, напряжения и тока, тока и тока</span></b> </p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> </span> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов</span> </p> </td> <td> <p> <br> </p> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"><br> </span> </p> <p> <span style="font-family: Arial, Helvetica; font-size: 8pt;">от – 179,9 до 180,0</span><br> </p> </td> </tr> </tbody> <tbody> <tr> <td> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"><b><span style="color: #4574b9;">Вычисление коэффициента мощности Кр</span></b> </span> </p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> </span> <p> <span style="font-family: Arial, Helvetica; font-size: 10pt;"> Диапазон вычисления Кр</span> </p> </td> <td> <p> <br> </p> <p> <span style="font-family: Arial, Helvetica; font-size: 8pt;">-1,00 … 1,00</span> </p> <br> <br> </td> </tr> </tbody> </table> [TYPE] => html )
TECHNIKAL
Функциональные возможности
  • измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
  • измерения действующих значений переменного напряжения и тока;
  • измерения напряжения постоянного тока;
  • измерений активной, реактивной, полной мощности и коэффициента мощности;
  • измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
  • измерения частоты напряжения и силы переменного тока;
  • показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
  • индикации порядка чередования фаз.
								S
HTML
N
Array ( [TEXT] => <ul> <li>измерение по схеме <span style="color: #4574b9;"><b>«Звезда»</b></span>, <span style="color: #4574b9;"><b>«Треугольник»</b></span>, <span style="color: #4574b9;"><b>2-х фазная </b></span>(изолированная)</li> <li>измерения действующих значений переменного напряжения и тока;</li> <li>измерения напряжения постоянного тока;</li> <li>измерений активной, реактивной, полной мощности и коэффициента мощности;</li> <li>измерения фазовых углов между напряжениями, между напряжениями и током, между токами;</li> <li>измерения частоты напряжения и силы переменного тока;</li> <li>показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;</li> <li>индикации порядка чередования фаз.</li> </ul> [TYPE] => html )
FUNCTIONAL
Документы и инструкции
								S
FileMan
Y
Array ( [0] => /upload/docs/RS-30/RS-30_manual.pdf )
MANUALS
Габариты
Размер прибора - 60х105х245 мм

Масса нетто (масса прибора) - 800 гр.
								S
HTML
N
Array ( [TEXT] => <span style="color: #4574b9;"><b>Размер прибора</b></span> - 60х105х245 мм<br> <br> <span style="color: #4574b9;"><b>Масса нетто </b>(масса прибора)</span> - 800 гр. [TYPE] => html )
GABARITI
Лицензии и сертификаты
								E
EAutocomplete
Y
Array ( [0] => 145811 [1] => 302838 )
SERT
Комплект поставки
   Загрузить файл
базовая компл. для РС-30 с клещами КТИ-30 и КТИР-30.jpg


								S
HTML
N
Array ( [TEXT] => <b>   <a title="базовая компл. для РС-30 с клещами КТИ-30 и КТИР-30.pdf" href="http://radio-service.ru/upload/medialibrary/2ca/2ca6b9b2c35de32bcaee69555d9147d1.pdf">Загрузить файл </a></b><br> <img width="694" alt="базовая компл. для РС-30 с клещами КТИ-30 и КТИР-30.jpg" src="/upload/medialibrary/35a/35a7e06a430174cf0326a8f1c7a21fed.jpg" height="982" title="базовая компл. для РС-30 с клещами КТИ-30 и КТИР-30.jpg"><br> <br> <br> [TYPE] => html )
COMPLECTPOSTAVKI
