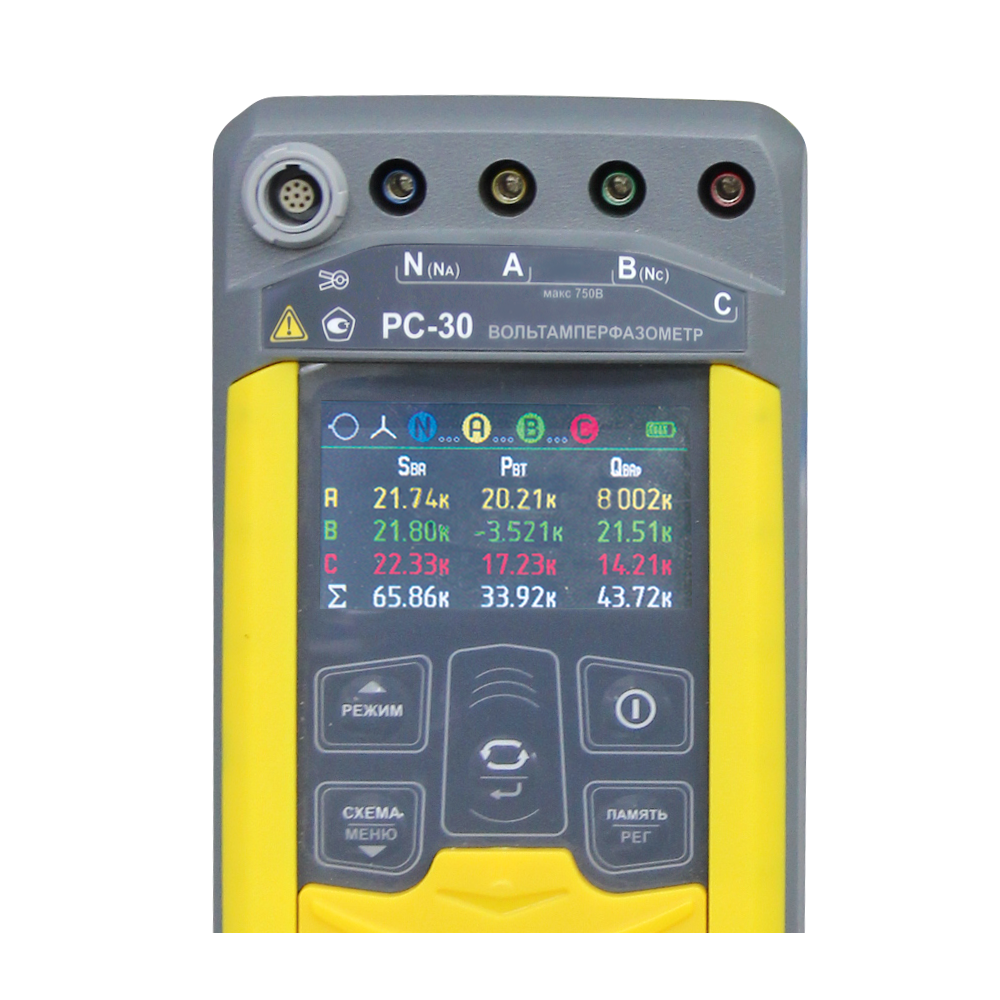

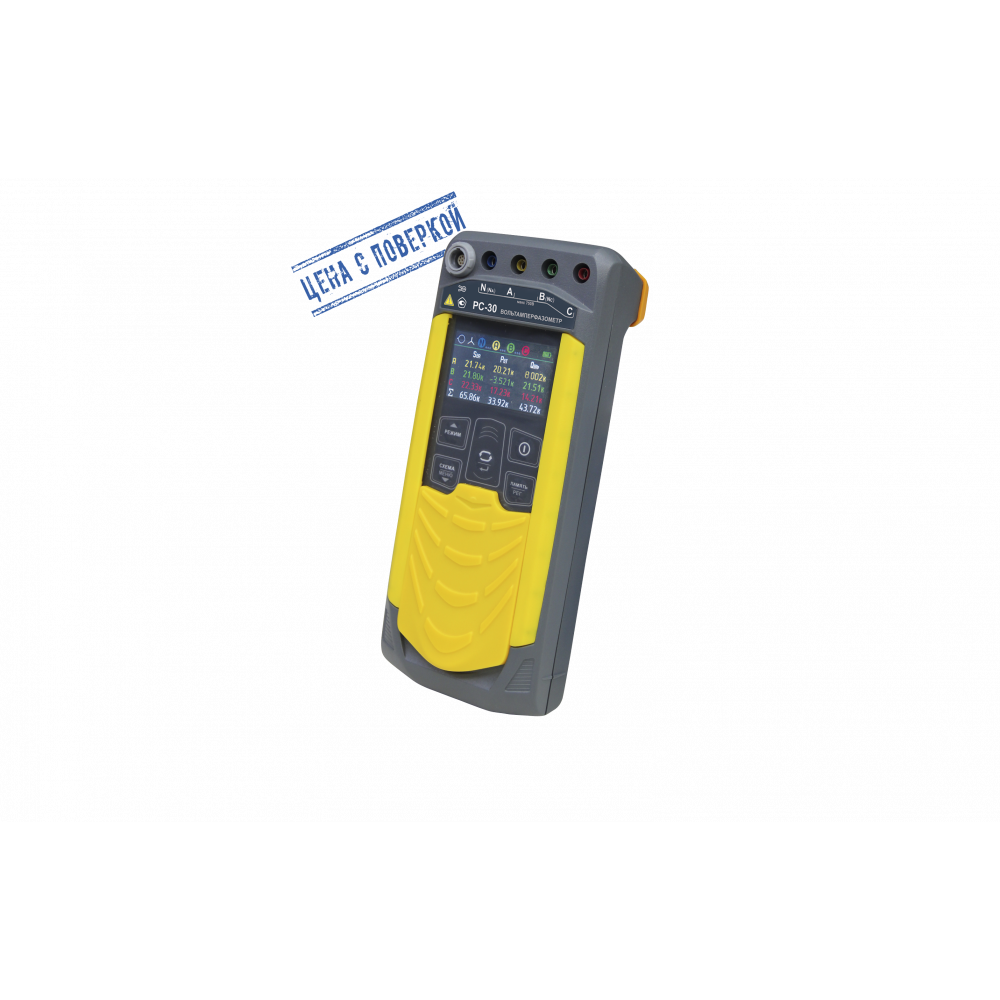

Вольтамперфазометр РС-30 (измерительный блок)

Цены на комплекты:
Вольтамперфазометр РС-30 с клещами КТИ-30 (до 30 А)  34 900 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-30 (до 30 А)  40 900 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-30 и КТИ-30 (до 30 А)  46 900 руб. с НДС
Вольтамперфазометр РС-30 с клещами ПТИ-3000 (до 3 кА)  47 900 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-500 (до 500 А)  57 900 руб. с НДС
Вольтамперфазометр РС-30 с клещами ПТИР-3000 (до 3 кА)  85 900 руб. с НДС

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.
Три вида клещей разных диапазонов (в зависимости от выбранной комплектации) позволяют производить измерение тока от 0,03 А до 3 кА. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

   Токоизмерительные датчики*
КТИ-30 (до 30 А)   6 000 руб. с НДС
КТИР-30 (до 30 А)  12 000 руб. с НДС
ПТИ-3000 (до 3 кА)  19 000 руб. с НДС
КТИР-500 (до 500 А)  29 000 руб. с НДС
ПТИР-3000 (до 3 кА)  57 000 руб. с НДС
* При приобретении токоизмерительных датчиков отдельно от прибора требуется их обязательная калибровка совместно с ранее приобретенным РС-30. Калибровка производится заводом-изготовителем.
Особенности
  • возможность регистрации событий;
  • автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
  • при выключении, сохранение, а при включении восстановление настроек последнего измерения;
  • время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
  • настройка отключения индикации и прибора при длительном неиспользовании;
  • ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
  • сумка, позволяющая не доставать прибор при проведении измерений;
  • цветной жидкокристаллический дисплей;
  • индикация состояния внутреннего источника питания;
  • система защиты аккумулятора от перезаряда;
  • защита от неправильного включения;
  • высокая помехоустойчивость;
  • память на 10000 измерений, режим регистратора;
  • связь с компьютером.
								S
HTML
N
Array ( [TEXT] => <ul> <li>возможность регистрации событий;</li> <li> автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;</li> <li> при выключении, сохранение, а при включении восстановление настроек последнего измерения;</li> <li> время непрерывной работы без включённого режима энергосбережения не менее 8 часов;</li> <li> настройка отключения индикации и прибора при длительном неиспользовании;</li> <li> ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;</li> <li> сумка, позволяющая не доставать прибор при проведении измерений;</li> <li> цветной жидкокристаллический дисплей;</li> <li> индикация состояния внутреннего источника питания;</li> <li> система защиты аккумулятора от перезаряда;</li> <li> защита от неправильного включения;</li> <li> высокая помехоустойчивость;</li> <li> память на 10000 измерений, режим регистратора; </li> <li> связь с компьютером.</li> </ul> [TYPE] => html )
OSOBENNOSTI
Технические характеристики
Измерение напряжения переменного тока

Диапазон измерений действующего значения напряжения переменного тока, В

10,00 … 700,0
Измерение напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

10,00 … 700,0
Измерение силы переменного тока

Диапазон измерений действующего значения переменного тока, А:

- с датчиком токоизмерительным КТИ-30

0,030 … 30,00
Измерение активной, реактивной и полной мощностей

Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар)

и полной мощности S (В∙А):

- с датчиком токоизмерительным КТИ-30

0,001 … 21,00 кВт (квар, кВ∙А)

Измерение частоты переменного тока

Диапазон измерения частоты, Гц

от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока

Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов

от – 179,9 до 180,0
Вычисление коэффициента мощности, Кр

Диапазон вычисления, Кр

-1,00 …  1,00

								S
HTML
N
Array ( [TEXT] => <table border="1" cellpadding="1" cellspacing="1"> <tbody> <tr> <td> <b><span style="font-size: 10pt; color: #4574b9;">Измерение напряжения переменного тока</span></b><span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> Диапазон измерений действующего значения напряжения переменного тока, В</span> </p> </td> <td> <span style="font-size: 10pt;">10,00 … 700,0</span> </td> </tr> <tr> <td> <b><span style="font-size: 10pt; color: #4574b9;">Измерение напряжения постоянного тока</span></b><span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> Диапазон измерений напряжения постоянного тока, В</span> </p> </td> <td> <span style="font-size: 10pt;">10,00 … 700,0</span> </td> </tr> <tr> <td> <b><span style="font-size: 10pt; color: #4574b9;">Измерение силы переменного тока</span></b><span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> Диапазон измерений действующего значения переменного тока, А: </span> </p> <span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> - с датчиком токоизмерительным КТИ-30</span> </p> </td> <td> <span style="font-size: 10pt;">0,030 … 30,00</span> </td> </tr> <tr> <td> <b><span style="font-size: 10pt; color: #4574b9;">Измерение активной, реактивной и полной мощностей</span></b><span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) </span> </p> <span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> и полной мощности S (В∙А): </span> </p> <span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> - с датчиком токоизмерительным КТИ-30</span> </p> </td> <td> <p> <span style="font-size: 10pt;">0,001 … 21,00 кВт (квар, кВ∙А)</span> </p> </td> </tr> <tr> <td> <b><span style="font-size: 10pt; color: #4574b9;">Измерение частоты переменного тока</span></b><span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> Диапазон измерения частоты, Гц</span> </p> </td> <td> <span style="font-size: 10pt;">от 45,00 до 55,00</span> </td> </tr> <tr> <td> <b><span style="font-size: 10pt; color: #4574b9;">Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока</span></b><span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов</span> </p> </td> <td> <span style="font-size: 10pt;">от – 179,9 до 180,0</span> </td> </tr> <tr> <td> <b><span style="font-size: 10pt; color: #4574b9;">Вычисление коэффициента мощности, Кр</span></b><span style="font-size: 10pt;"> </span> <p> <span style="font-size: 10pt;"> Диапазон вычисления, Кр</span> </p> </td> <td> <span style="font-size: 10pt;">-1,00 …  1,00</span> </td> </tr> </tbody> </table> <br> [TYPE] => html )
TECHNIKAL
Функциональные возможности
  • измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
  • измерения действующих значений переменного напряжения и тока;
  • измерения напряжения постоянного тока;
  • измерений активной, реактивной, полной мощности и коэффициента мощности;
  • измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
  • измерения частоты напряжения и силы переменного тока;
  • показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
  • индикации порядка чередования фаз.
								S
HTML
N
Array ( [TEXT] => <ul> <li>измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)</li> <li>измерения действующих значений переменного напряжения и тока;</li> <li>измерения напряжения постоянного тока;</li> <li>измерений активной, реактивной, полной мощности и коэффициента мощности;</li> <li>измерения фазовых углов между напряжениями, между напряжениями и током, между токами;</li> <li>измерения частоты напряжения и силы переменного тока;</li> <li>показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;</li> <li>индикации порядка чередования фаз.</li> </ul> [TYPE] => html )
FUNCTIONAL
Документы и инструкции
								S
FileMan
Y
Array ( [0] => /upload/medialibrary/4b5/4b5272500fa6746074c716968fa6c359.pdf )
MANUALS
Габариты
Размер прибора - 60х105х245 мм

Брутто (масса прибора в упаковке) - гр. (нет данных)

Масса нетто (масса прибора) - 800 гр.
								S
HTML
N
Array ( [TEXT] => <span style="color: #4574b9;"><b>Размер прибора</b></span> - 60х105х245 мм<br> <br> <span style="color: #4574b9;"><b>Брутто</b> (масса прибора в упаковке)</span> - гр. (нет данных)<br> <br> <span style="color: #4574b9;"><b>Масса нетто</b> (масса прибора)</span> - 800 гр. [TYPE] => html )
GABARITI

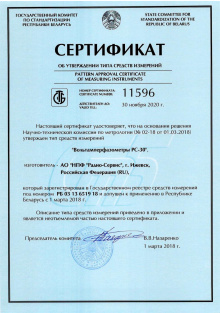

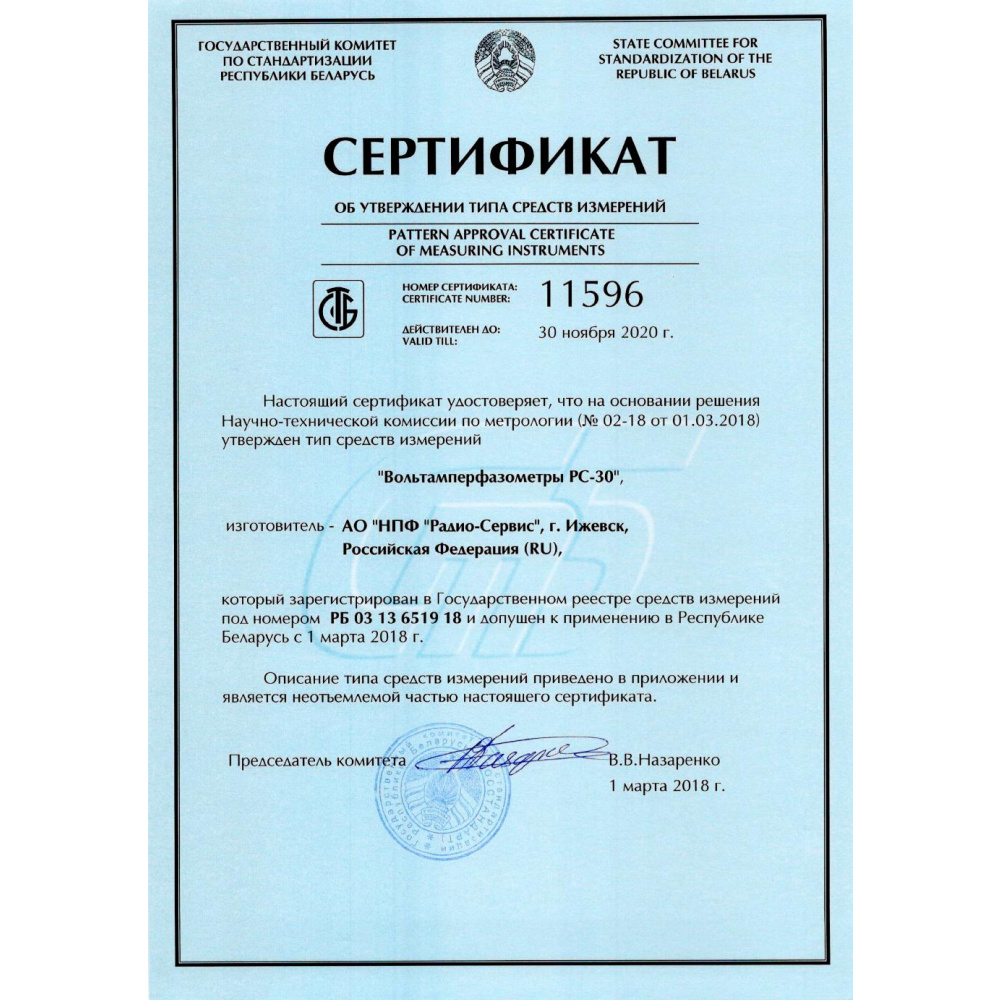

Лицензии и сертификаты
								E
EAutocomplete
Y
Array ( [0] => 145811 [1] => 302838 )
SERT
Комплект поставки
Загрузить: "Комплект поставки Вольтамперфазометр РС-30"
РС-30 КТИ-30.jpg


								S
HTML
N
Array ( [TEXT] => <a title="базовая компл. для РС-30 с клещами КТИ-30.pdf" href="/upload/medialibrary/4a0/4a0b70ef135b12406878d44124f2616f.pdf">Загрузить: "Комплект поставки Вольтамперфазометр РС-30"</a><br> <a href="/upload/medialibrary/4a0/4a0b70ef135b12406878d44124f2616f.pdf"><img width="650" alt="РС-30 КТИ-30.jpg" src="/upload/medialibrary/465/46518b848a5f38c5bf00e3234ba082cc.jpg" height="822" title="РС-30 КТИ-30.jpg"></a><br> <br> <br> [TYPE] => html )
COMPLECTPOSTAVKI
