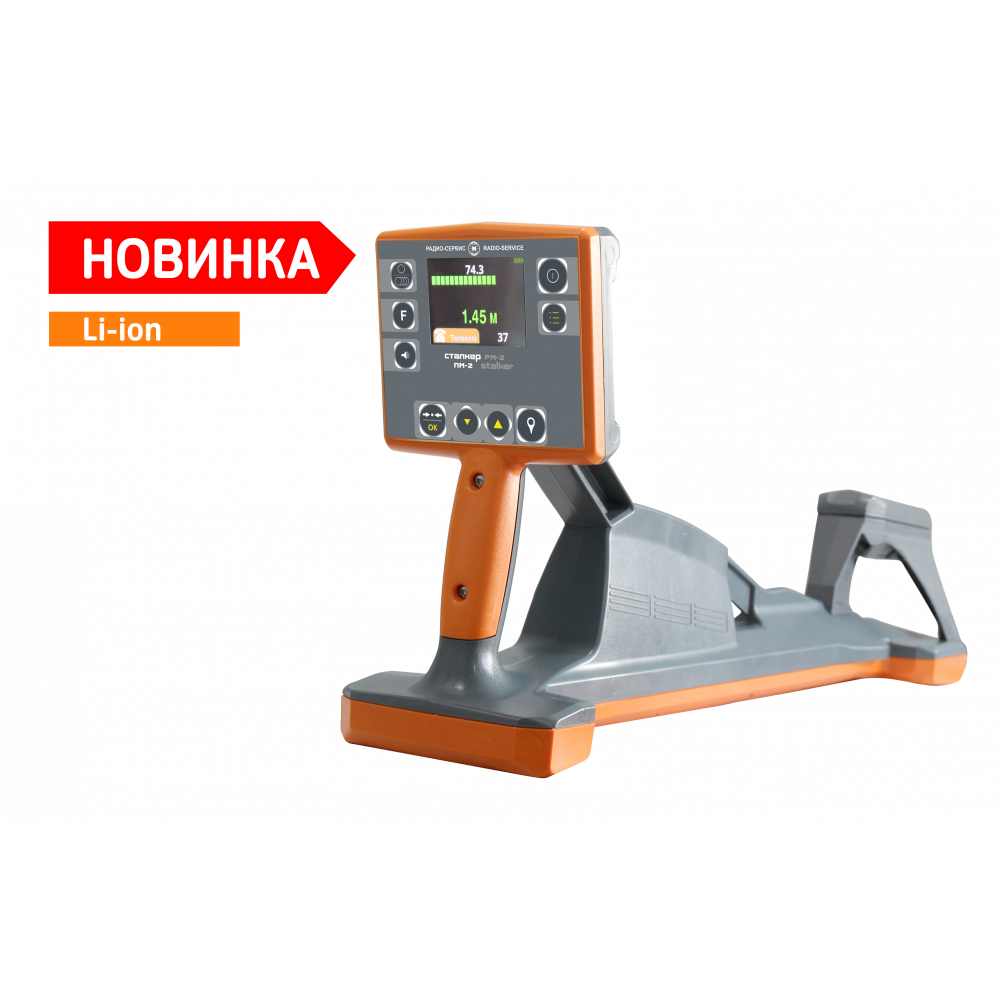

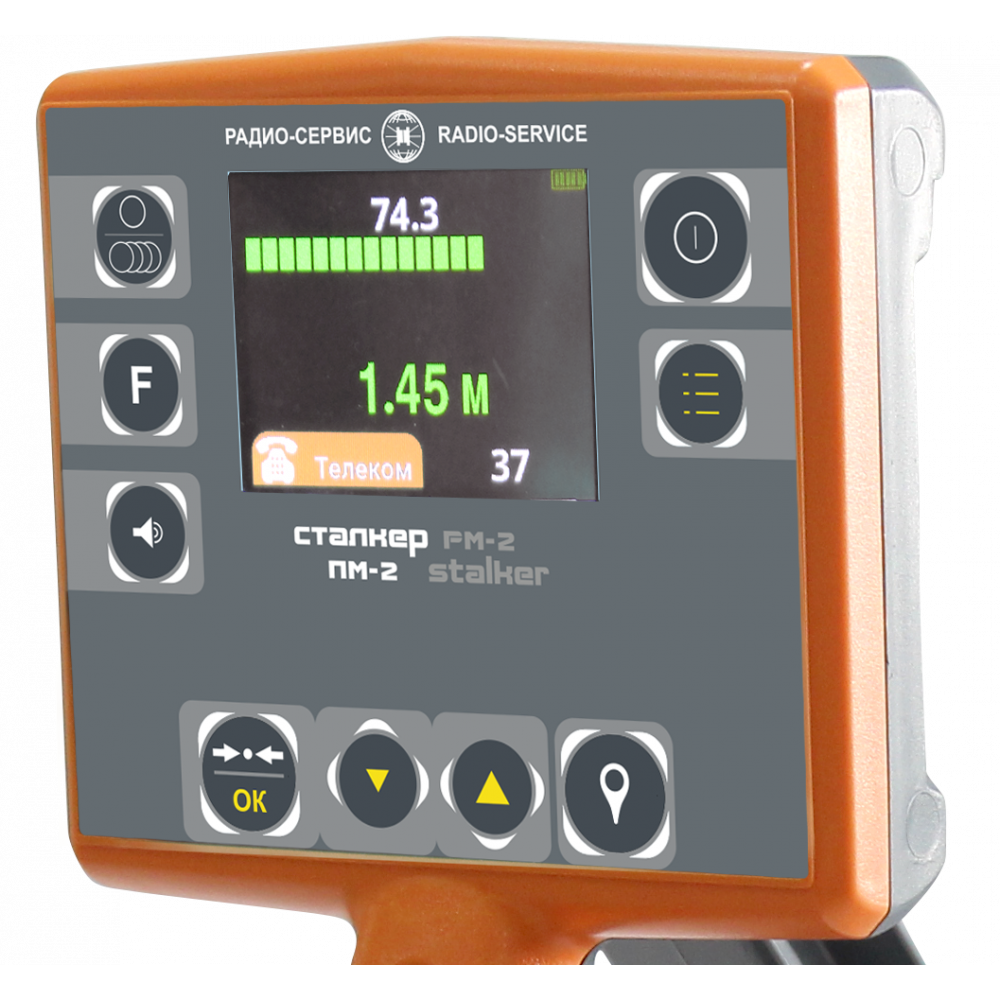

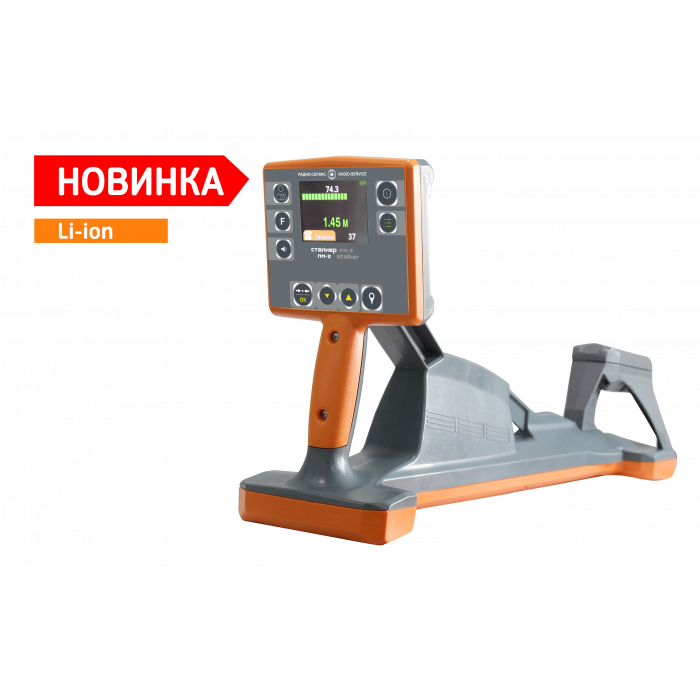

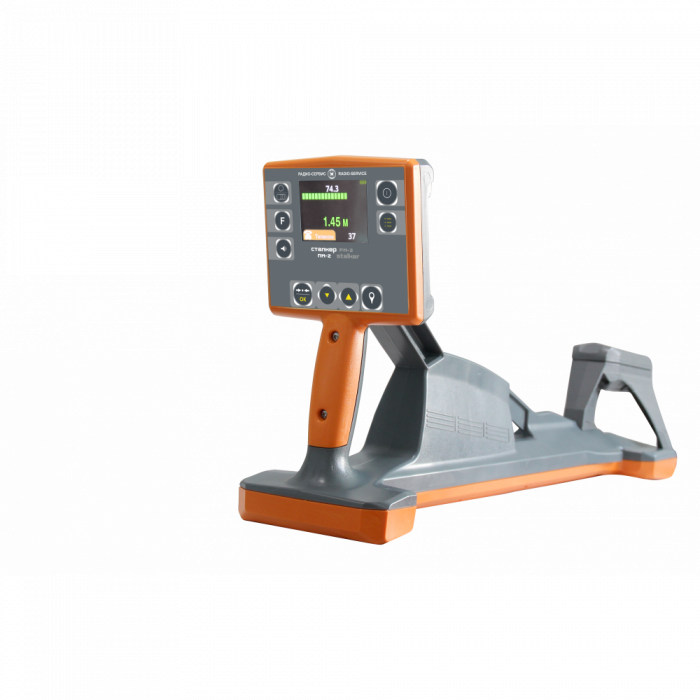

Маркероискатель "Сталкер" ПМ-2 (Li-Ion)
Маркероискатель ПМ-2 предназначен для обнаружения всех типов пассивных электронных маркеров, (в том числе интеллектуальных), используемых для идентификации подземных коммуникаций.
|
Особенности:
|
|
|
1. Типичная глубина обнаружения маркеров различных производителей (при условии установки согласно инструкции изготовителя) |
|
||
|
|
Диаметр маркера |
Глубина |
|
|
околоповерхностные |
20 мм (0,8') |
0,6 м |
|
|
шаровые |
114 мм (4,5') |
1,5 - 1,8 м |
|
|
104 мм (4,1') |
1,5 - 1,8 м |
||
|
138 мм (5,4') |
1,8 - 2 м |
||
|
дисковые |
133 мм (5,2') |
1,5 - 1,8 м |
|
|
213 мм (8,4') |
1,8 - 2 м |
||
|
полноразмерные |
380 мм (15') |
2,5 - 3 м |
|
|
225 мм (8,9') |
2,3 - 3 м |
||
|
2. Погрешность определения глубины залегания маркера, не более |
±(15%+5 см) |
||
|
3. Габаритные размеры, не более |
700х300х140 мм |
||
|
4. Масса, не более |
2,0 кг |
||
|
5. Диапазон рабочих температур |
От - 20 до + 55 °С |
||
|
6. Время непрерывной работы от Li-Ion аккумуляторов |
до 9 часов |
||
|
7. Степень защиты |
IP54 |
||
Требования к системе: Windows XP SP2 и выше.
Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.
Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.
Внимание!
В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.
Если при работе с программой не удается установить связь прибора с ПК, то:
- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.
В противном случае:
- подключите Bluetooth USB адаптер к другому USB порту компьютера;
- установите соответствующий драйвер для Bluetooth USB адаптера;
- замените Bluetooth USB адаптер.
Запись и просмотр треков. Работа с GPS.
Работа трассоискателей и маркероискателей «Сталкер»
с высокоточным RTK планшетом PrinCe LT700H.
Повысить точность нанесения местоположения коммуникаций на карту можно с помощью высокоточного RTK-планшета PrinCe LT700H. Он передает координаты с расчетной точностью до 10 см, используя RTK поправки, и в автономном режиме (без RTK поправок) до 1 м.
Начало работы
Установите с PlayMarket приложение «GNSS Tool», если оно не было установлено.
С сайта www.radio-service.ru в разделе «Трассоискатели» скачайте и установите Android- приложение «Stalker Terminal». Для установки приложения в настройках планшета необходимо разрешить установку приложений из неизвестных источников.
Для обеспечения передачи координат с высокой точностью планшет LT700H использует RTK поправки от базовых станций сети PrinNet. Доступ к ним Вы можете получить в службе технической поддержки АО «Прин» (услуга платная). Дополнительно ознакомиться с актуальным покрытием и расположение базовых станций сети PrinNet можно на сайте компании по адресу www.prin.ru/seti_referencnyh_stancij/prinnet/.
Настройки системы планшета
Для первоначальной настройки системы планшета необходимо активировать режим «Для разработчиков». Для этого:
- в меню «НАСТРОЙКИ» зайдите в пункт «СИСТЕМА»;
- зайдите в пункт «О планшете»;
- нажмите (тапните) 5 раз на номер сборки (номер сборки LT700H);
- зайдите в пункт «Для разработчиков» или «Параметры разработчика»;
- зайдите в пункт «Выбрать приложение для фиктивных местоположений»;
- выберите «GNSS Tool» и выйдите из настроек.
Настройки приложения «GNSS Tool»
1. Если Вы планируйте работать без RTK поправок, то откройте приложение «GNSS Tool», зайдите в пункт «Connect» и нажмите «CONNECT».
2. Если Вам необходимо получать координаты с высокой точностью, то для получения RTK поправок требуется наличие мобильного интернета, а так же в приложении необходимо прописать параметры подключения: IP адрес, Port, логин, пароль и тип подключения, которые нужно получить в службе технической поддержки АО «Прин».
Далее:
- вставьте в планшет SIM карту для мобильного интернета, для чего временно снимите аккумулятор;- откройте приложение «GNSS Tool» и убедитесь в наличие сети интернет;
- зайдите в пункт «Connect»;
- в пункте «Device Type» выберите «Local»;
- в пункте «Device ID» выберите LT700H;
- внизу нажмите «CONNECT» , далее «yes» и после загрузки «Ок»;
- в пункте «Diff Data Source» выберите пункт «CORS» и введите данные IP * и Port *;
- в пункте «Source Table» для автоматического подключения к ближайшей базовой станции сети PrinNet выберите строку «Nearest_RTCM32»;
- в пунктах User и Password пропишите логин* и пароль* соответственно;
- для автоматического подключения к данной сети напротив строки «Auto Login» поставьте «галочку»;
- внизу нажмите «LOGIN».
Далее на основном экране приложения отображаются:
а) B,L - координаты местоположения;б) SVs number - количество спутников, используемые/найденные;
в) Status:
Single или avto - автономное позиционирование, нет приема RTK поправок от базовых станций. Точность определения координат невысокая;
Float – плавающее решение, т.е. фазовая неоднозначность не разрешена, поправки с базовой станции приемник не получает в связи с отсутствием сети интернет, либо вы находитесь в здании. Точность определения координат не максимальная;
Fixed - фиксированное решение, т.е. разрешена фазовая неоднозначность. В этом статусе приемник получает поправки с базовой станции. Оптимальный режим для работы, обеспечивающий высокую точность до 10 см.;
г) HRMS (m) – расчетная точность в плане (на местности);
д) VRMS (m) - расчетная точность по высоте.
В дальнейшем после запуска приложения зайдите в пункт «Connect» и нажмите «CONNECT».
Настройки приложения «Stalker Terminal»
После запуска и настройки приложения «GNSS Tool» откройте приложение «Stalker Terminal».
Дальнейшее соединение и работу трассоискателей с приложением «Stalker Terminal» смотрите в соответствующих разделе руководства по эксплуатации на трассоискатели, а так же в обучающем фильме на сайте www.radio-service.ru в разделе трассоискатели или https://youtu.be/ixbdZwx_-n8.
Завершение работы
По завершению работы для экономии заряда батареи в приложении «GNSS Tool»
зайдите в пункт «Connect» и нажмите «DISCONNECT» .
Для обеспечения сохранности антенны открутите ее и уберите в защитный карман.
При длительном не использовании рекомендуется сделать полное выключение планшета.
- Теперь можно поделиться треком не покидая приложение и не закрывая трек.
- Появилась возможность удаления точек прямо во время построения трека.
Приложение Stalker Terminal для ОС Android предназначено для совместной работы смартфона (планшета), имеющего встроенный GPS/ ГЛОННАС модуль, с трассопоисковыми приемниками и маркероискателями серии «Сталкер» и позволяет:
- Передавать координаты приемнику для построения трека, полученные от встроенного GPS/ ГЛОННАС модуля смартфона, в том числе и от высокоточного RTK – планшета PrinCe LT700H;
- Считывать треки из приемника;
- Просматривать и изменять треки;
- Экспортировать треки для их просмотра на ПК;
- В режиме просмотра трека осуществлять навигацию от текущего местонахождения пользователя до выбранной точки на треке.
- Отображение сохраненной точки на дисплее смартфона (планшета) после нажатия у приемника на кнопку записи координат;
- Добавление собственных комментариев (примечаний) к выбранной точке на треке;
- Измерение расстояния между двумя выделенными точками (по прямой и по треку);
- Можно поделиться треком не покидая приложение и не закрывая трек.
- Удаления точек прямо во время построения трека.
В приложении добавлен выбор Яндекс карты (режим отображения "схема").
карты невозможна.
Для установки приложения скопируйте его во внутреннюю память смартфона.
В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.
