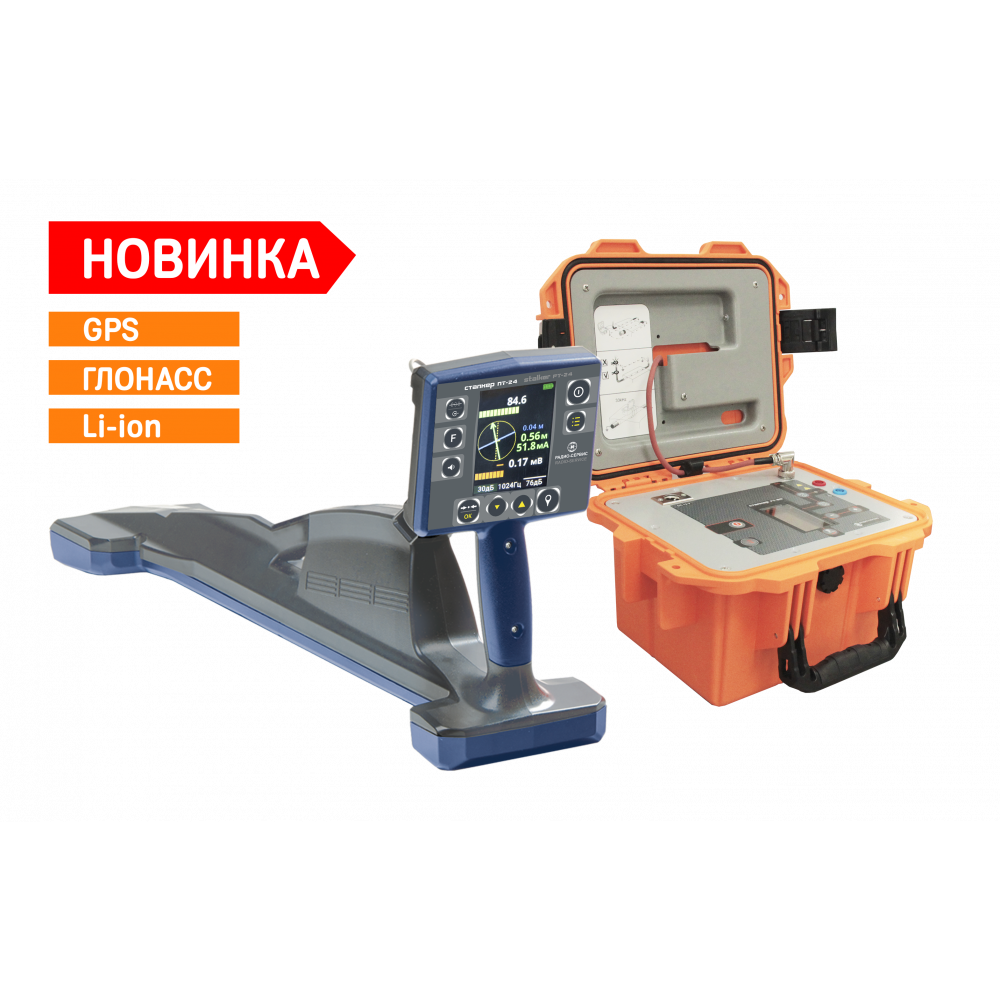

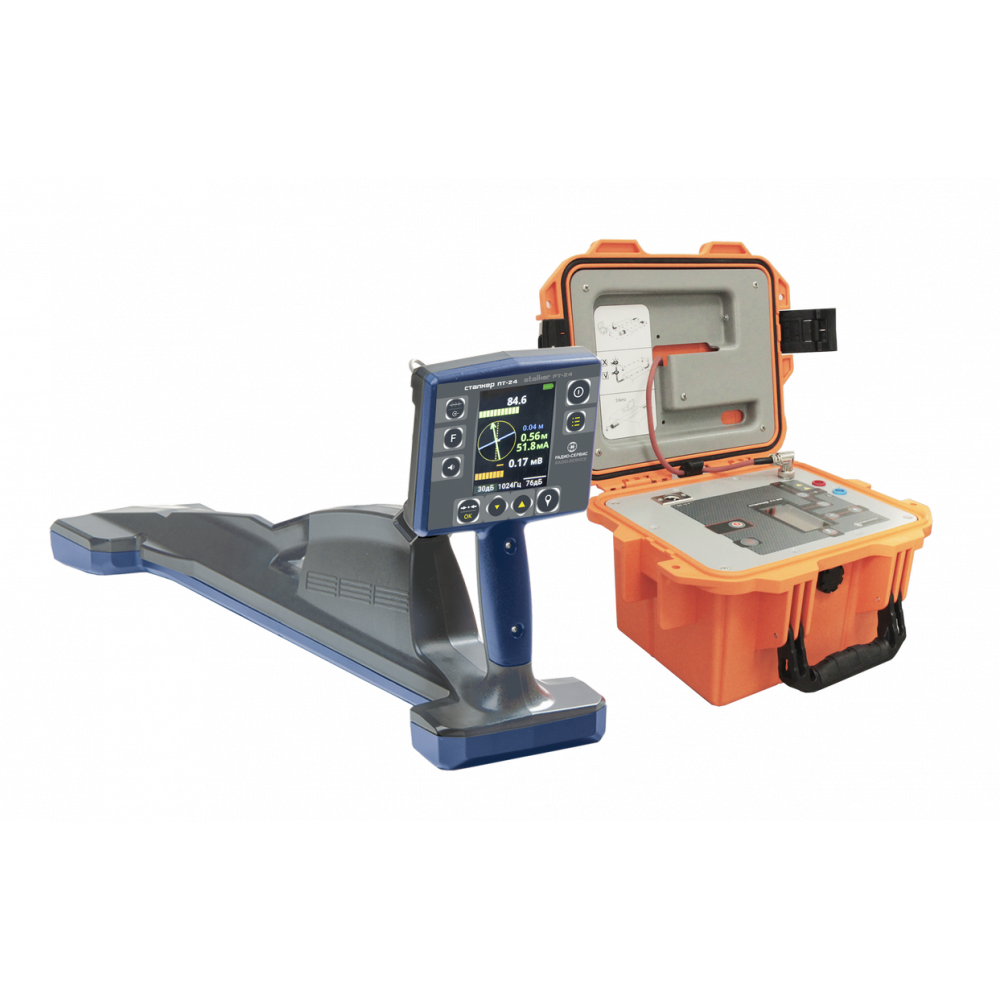

Комплекс трассопоисковый "Сталкер" 80-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

• облегченная конструкция (вес 1,9 кг.)

• встроенный GPS/ГЛОНАСС модуль

• Увеличенный яркий цветной дисплей

• Увеличенное время работы до 20 часов от Li-Ion аккумуляторов

Запись в память приемника ПТ-24:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;

• направления к коммуникации;

• показания глубины залегания коммуникации и величины тока в ней;

• направления поискового тока;

• относительной полярности разности потенциалов по входу «ДАТЧИК»;

• фазы сигнала по входу «ТРАССА»;

• рабочих частот;

• местные дата и время в момент снятия показаний по информации GPS;

• координат места снятия показаний по информации GPS.

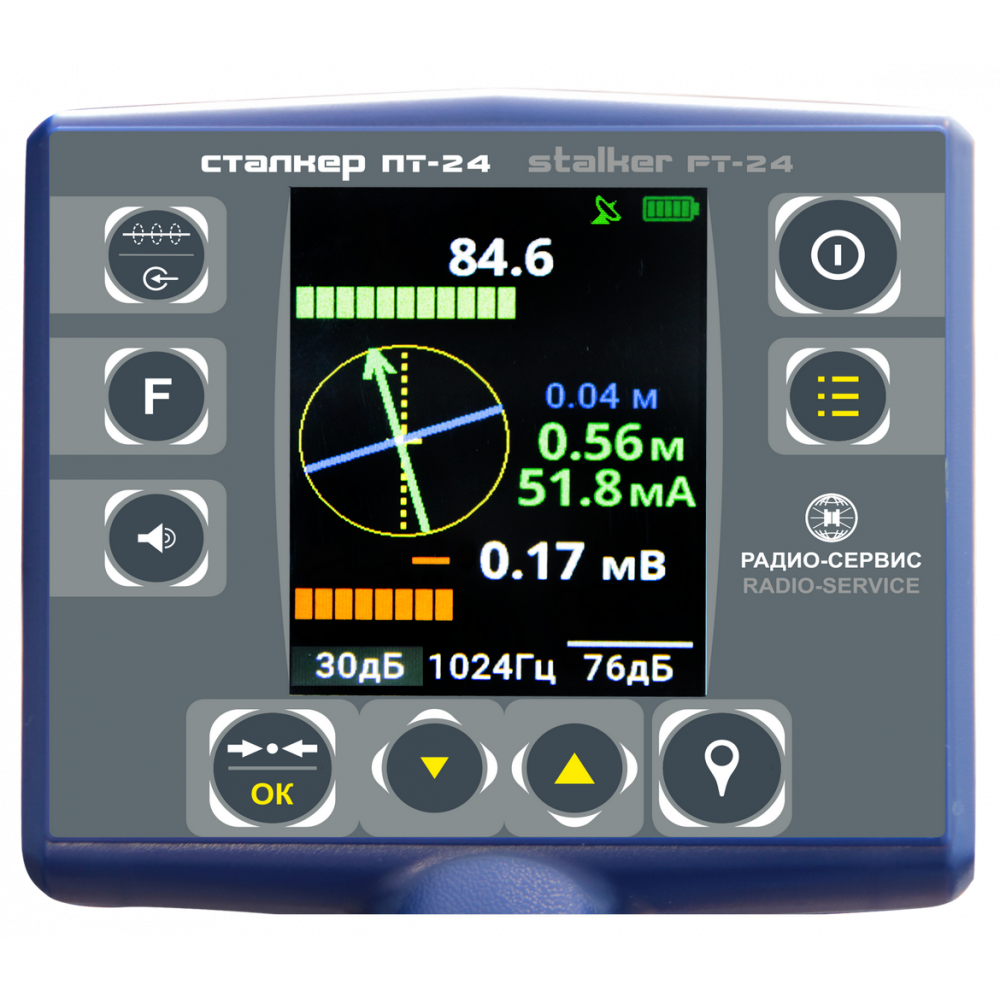

  Технические характеристики приемника ПТ-24

Активные частоты*, Гц		273, 526, 1024,8928, 32768
Пассивные частоты, Гц		50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Частоты для работы с генераторами других производителе, Гц		491,512,982, 2000, 2048, 8440, 9828, 10000
Полоса пропускания для режима «РАДИО»		от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»		от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более		5
Память		10 000 точек
Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч		20
Габаритные размеры, мм, не более		700x300x140
Масса, кг, не более		1,9
Диапазон рабочих температур, °С		от -30 до +55

• Мощность и ток до 80 Вт, 12 А

• Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли

• Дистанционное управление генератором через сеть GSM

• Отложенный старт

• Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100

• Быстрое автоматическое согласование с нагрузкой для простоты использования

• Совместим со всеми приемниками серии «Сталкер»

• Работа с приемниками других производителей

• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)

• Влагозащищенный, ударопрочный корпус (IP 54).

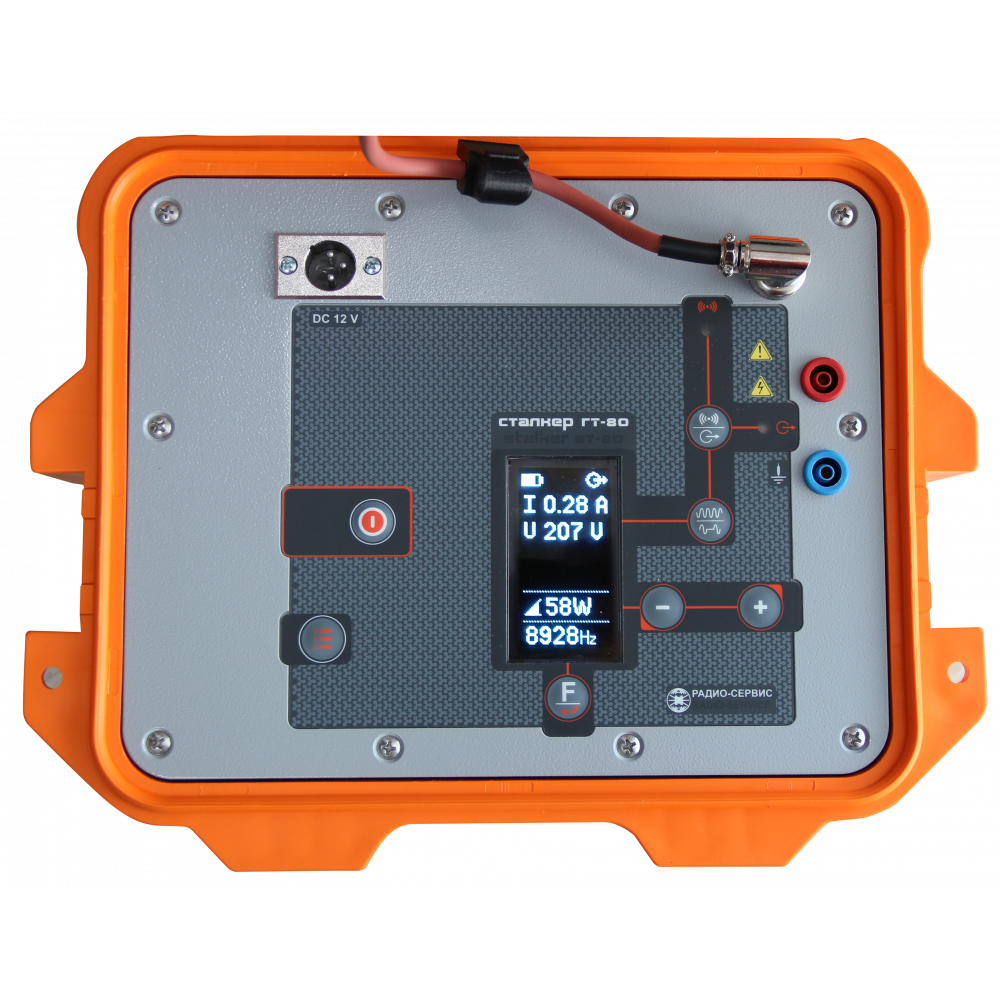

Технические характеристики гегенаратора ГТ-80

Фиксированные частоты*, Гц	273, 526, 1024, 8928, 32768 (33кГц);
Пользовательские частоты для работы с приемниками других производителей	от 270 до 10000 Гц (шаг установки 1 Гц)
Максимальная выходная мощность и ток	до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А
Габаритные размеры, мм, не более	275х250х180
Вес со встроенными аккумуляторами, кг, не более	8,5
Диапазон рабочих температур, °С	от -30 до +55

Вес и размер:
Размер в упаковке ШхГхВ - 740х330х315
Размер самого прибора - (нет данных)
Брутто (масса прибора в упаковке) - 15500 гр.
Масса нетто (масса самого прибора) - 14800 гр.

Скачать программу Stalker_Terminal

Требования к системе: Windows XP SP2 и выше.

Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.

Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.

Внимание!

Возможна некорректная работа операционной системы вашего компьютера с некоторыми Bluetooth USB адаптерами.

Если при работе с программой не удается установить связь прибора с ПК, то:

- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;

- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

В противном случае:

- подключите Bluetooth USB адаптер к другому USB порту компьютера;

- установите соответствующий драйвер для Bluetooth USB адаптера;

- замените Bluetooth USB адаптер.

Запись и просмотр треков. Работа с GPS.

Работа трассоискателей и маркероискателей «Сталкер»
с высокоточным RTK планшетом PrinCe LT700H.

Повысить точность нанесения местоположения коммуникаций на карту можно с помощью высокоточного RTK-планшета PrinCe LT700H. Он передает координаты с расчетной точностью до 10 см, используя RTK поправки, и в автономном режиме (без RTK поправок) до 1 м.

Начало работы

Установите с PlayMarket приложение «GNSS Tool», если оно не было установлено.
С сайта www.radio-service.ru в разделе «Трассоискатели» скачайте и установите Android- приложение «Stalker Terminal». Для установки приложения в настройках планшета необходимо разрешить установку приложений из неизвестных источников.
Для обеспечения передачи координат с высокой точностью планшет LT700H использует RTK поправки от базовых станций сети PrinNet. Доступ к ним Вы можете получить в службе технической поддержки АО «Прин» (услуга платная). Дополнительно ознакомиться с актуальным покрытием и расположение базовых станций сети PrinNet можно на сайте компании по адресу www.prin.ru/seti_referencnyh_stancij/prinnet/.

Внимание. Перед началом работы прикрутите без усилий антенну к планшету и установите таким образом, чтобы ее торец смотрел вверх. По завершению работы для обеспечения сохранности антенны снимите ее.

Настройки системы планшета

Для первоначальной настройки системы планшета необходимо активировать режим «Для разработчиков». Для этого:
- в меню «НАСТРОЙКИ» зайдите в пункт «СИСТЕМА»;
- зайдите в пункт «О планшете»;
- нажмите (тапните) 5 раз на номер сборки (номер сборки LT700H);
- зайдите в пункт «Для разработчиков» или «Параметры разработчика»;
- зайдите в пункт «Выбрать приложение для фиктивных местоположений»;
- выберите «GNSS Tool» и выйдите из настроек.

Настройки приложения «GNSS Tool»

1. Если Вы планируйте работать без RTK поправок, то откройте приложение «GNSS Tool», зайдите в пункт «Connect» и нажмите «CONNECT».
2. Если Вам необходимо получать координаты с высокой точностью, то для получения RTK поправок требуется наличие мобильного интернета, а так же в приложении необходимо прописать параметры подключения: IP адрес, Port, логин, пароль и тип подключения, которые нужно получить в службе технической поддержки АО «Прин».

Далее:

- вставьте в планшет SIM карту для мобильного интернета, для чего временно снимите аккумулятор;
- откройте приложение «GNSS Tool» и убедитесь в наличие сети интернет;
- зайдите в пункт «Connect»;
- в пункте «Device Type» выберите «Local»;
- в пункте «Device ID» выберите LT700H;
- внизу нажмите «CONNECT» , далее «yes» и после загрузки «Ок»;
- в пункте «Diff Data Source» выберите пункт «CORS» и введите данные IP * и Port *;
- в пункте «Source Table» для автоматического подключения к ближайшей базовой станции сети PrinNet выберите строку «Nearest_RTCM32»;
- в пунктах User и Password пропишите логин* и пароль* соответственно;
- для автоматического подключения к данной сети напротив строки «Auto Login» поставьте «галочку»;
- внизу нажмите «LOGIN».

Далее на основном экране приложения отображаются:

а) B,L - координаты местоположения;
б) SVs number - количество спутников, используемые/найденные;
в) Status:
Single или avto - автономное позиционирование, нет приема RTK поправок от базовых станций. Точность определения координат невысокая;
Float – плавающее решение, т.е. фазовая неоднозначность не разрешена, поправки с базовой станции приемник не получает в связи с отсутствием сети интернет, либо вы находитесь в здании. Точность определения координат не максимальная;
Fixed - фиксированное решение, т.е. разрешена фазовая неоднозначность. В этом статусе приемник получает поправки с базовой станции. Оптимальный режим для работы, обеспечивающий высокую точность до 10 см.;
г) HRMS (m) – расчетная точность в плане (на местности);
д) VRMS (m) - расчетная точность по высоте.

В дальнейшем после запуска приложения зайдите в пункт «Connect» и нажмите «CONNECT».

Настройки приложения «Stalker Terminal»

После запуска и настройки приложения «GNSS Tool» откройте приложение «Stalker Terminal».
Дальнейшее соединение и работу трассоискателей с приложением «Stalker Terminal» смотрите в соответствующих разделе руководства по эксплуатации на трассоискатели, а так же в обучающем фильме на сайте www.radio-service.ru в разделе трассоискатели или https://youtu.be/ixbdZwx_-n8.


Завершение работы

По завершению работы для экономии заряда батареи в приложении «GNSS Tool»
зайдите в пункт «Connect» и нажмите «DISCONNECT» .
Для обеспечения сохранности антенны открутите ее и уберите в защитный карман.
При длительном не использовании рекомендуется сделать полное выключение планшета.

Последние обновления:
- Теперь можно поделиться треком не покидая приложение и не закрывая трек.
- Появилась возможность удаления точек прямо во время построения трека.

Приложение Stalker Terminal для ОС Android предназначено для совместной работы смартфона (планшета), имеющего встроенный GPS/ ГЛОННАС модуль, с трассопоисковыми приемниками и маркероискателями серии «Сталкер» и позволяет:

- Передавать координаты приемнику для построения трека, полученные от встроенного GPS/ ГЛОННАС модуля смартфона, в том числе и от высокоточного RTK – планшета PrinCe LT700H;
- Считывать треки из приемника;
- Просматривать и изменять треки;
- Экспортировать треки для их просмотра на ПК;
- В режиме просмотра трека осуществлять навигацию от текущего местонахождения пользователя до выбранной точки на треке.

Дополнительно для приемников с li-ion аккумулятором в приложении доступны:

- Отображение сохраненной точки на дисплее смартфона (планшета) после нажатия у приемника на кнопку записи координат;
- Добавление собственных комментариев (примечаний) к выбранной точке на треке;
- Измерение расстояния между двумя выделенными точками (по прямой и по треку);
- Можно поделиться треком не покидая приложение и не закрывая трек;
- Удаления точек прямо во время построения трека.

В приложении добавлен выбор Яндекс карты (режим отображения "схема").

Выбирать тип карты следует до начала работы. Во время работы смена
карты невозможна.


Требования к системе: Android  6.0 и выше.
Для установки приложения скопируйте его во внутреннюю память смартфона.

В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.
