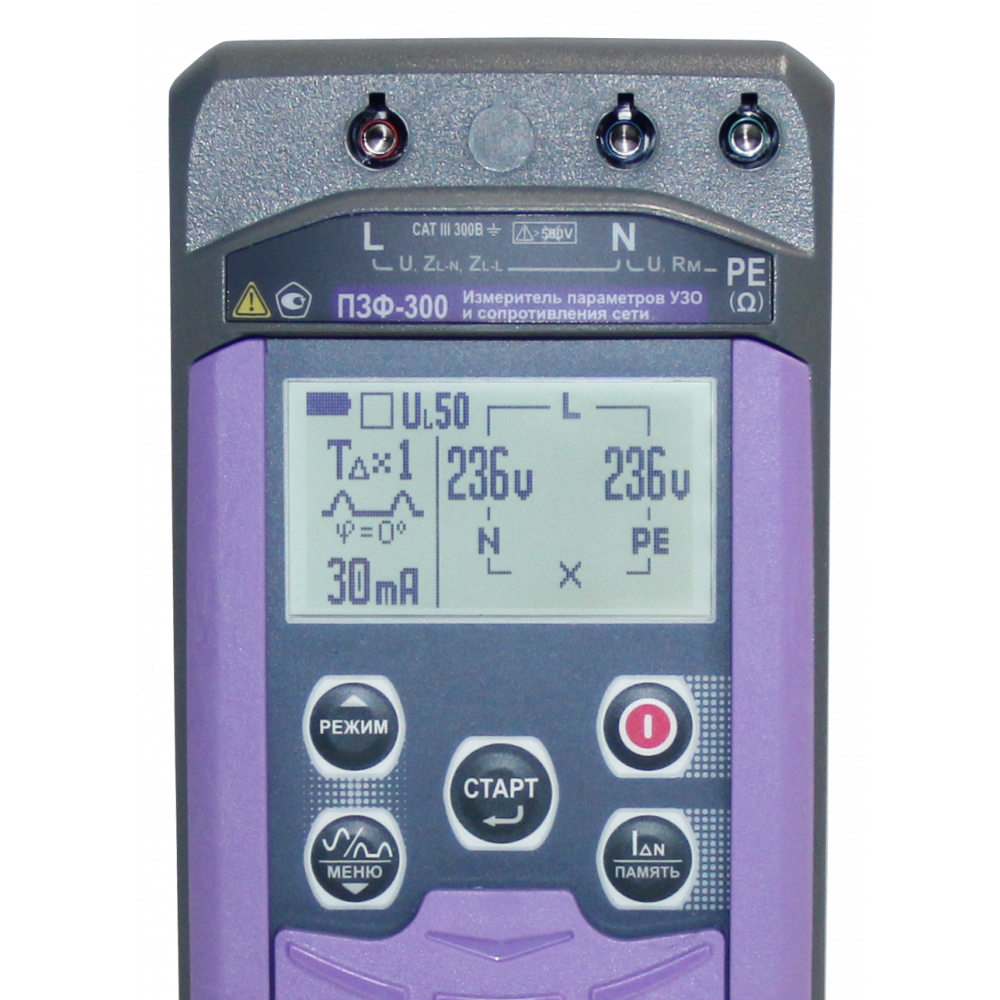

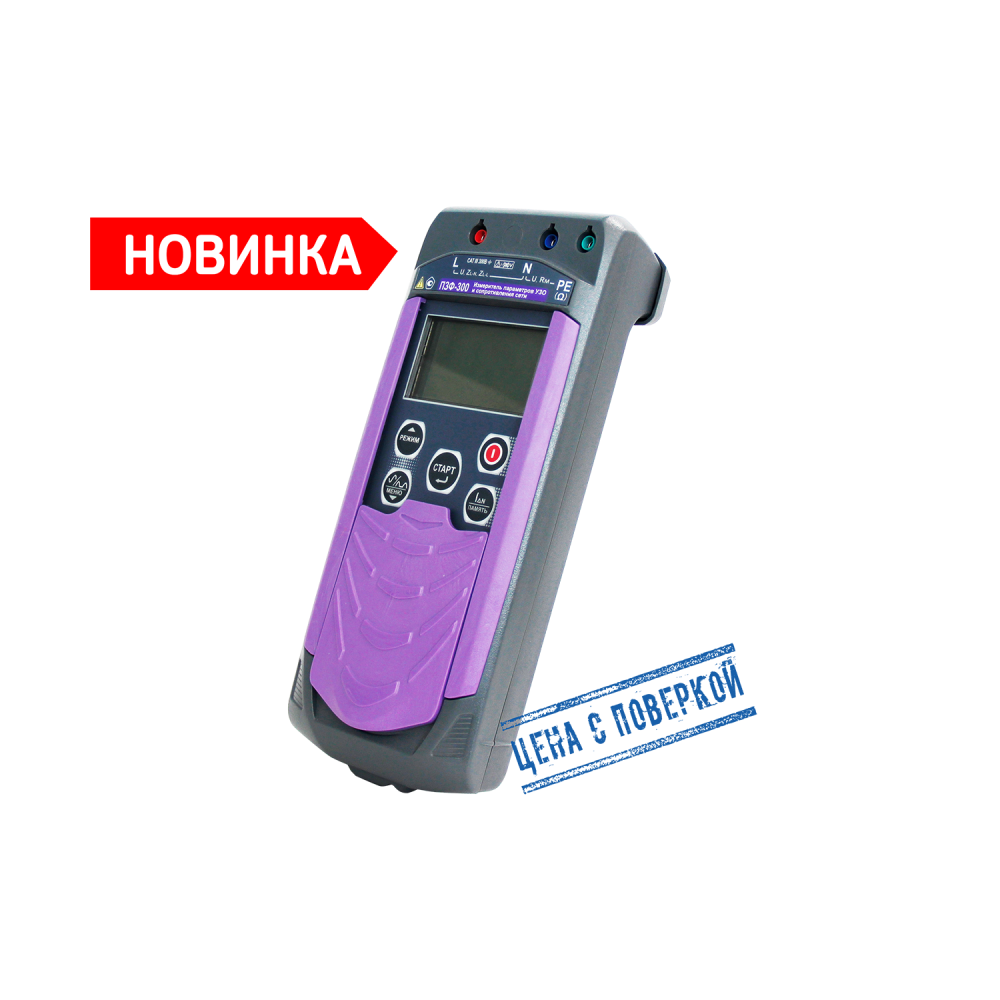

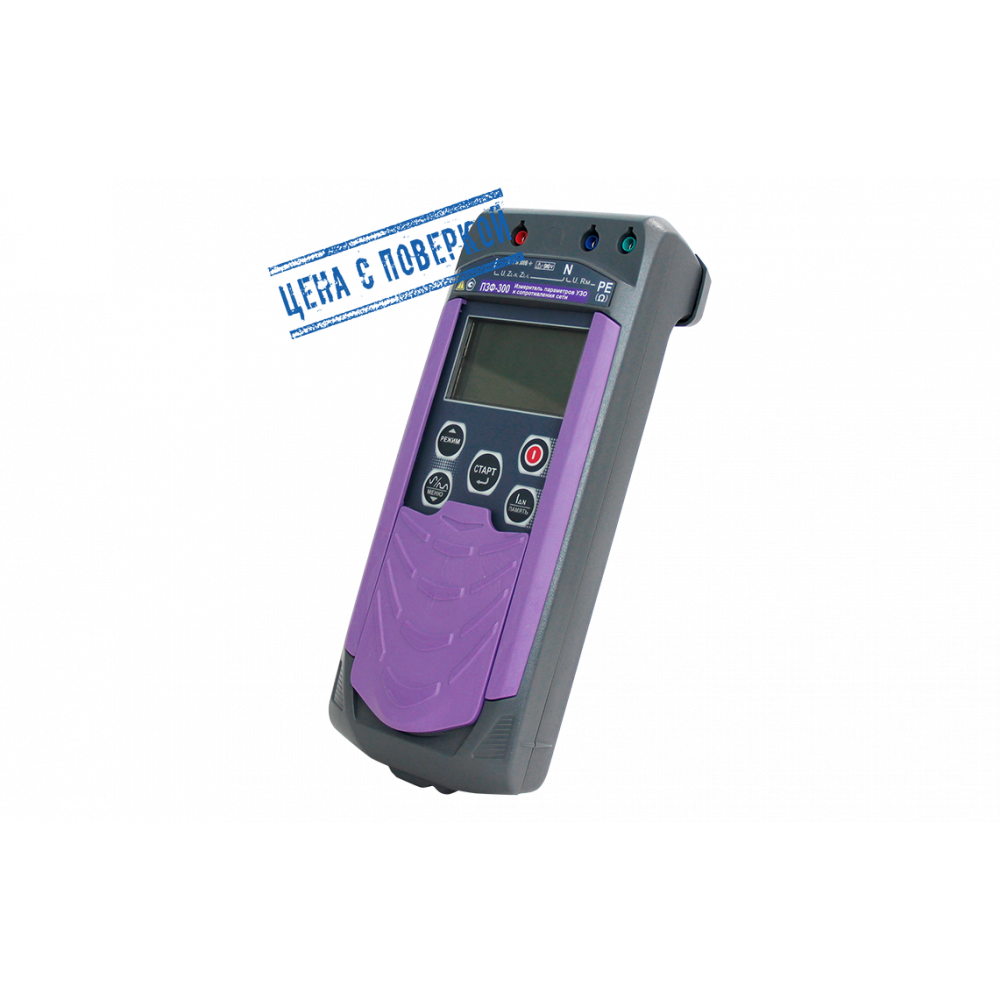

Измеритель параметров УЗО и сопротивления сети ПЗФ-300

Код товара 134002

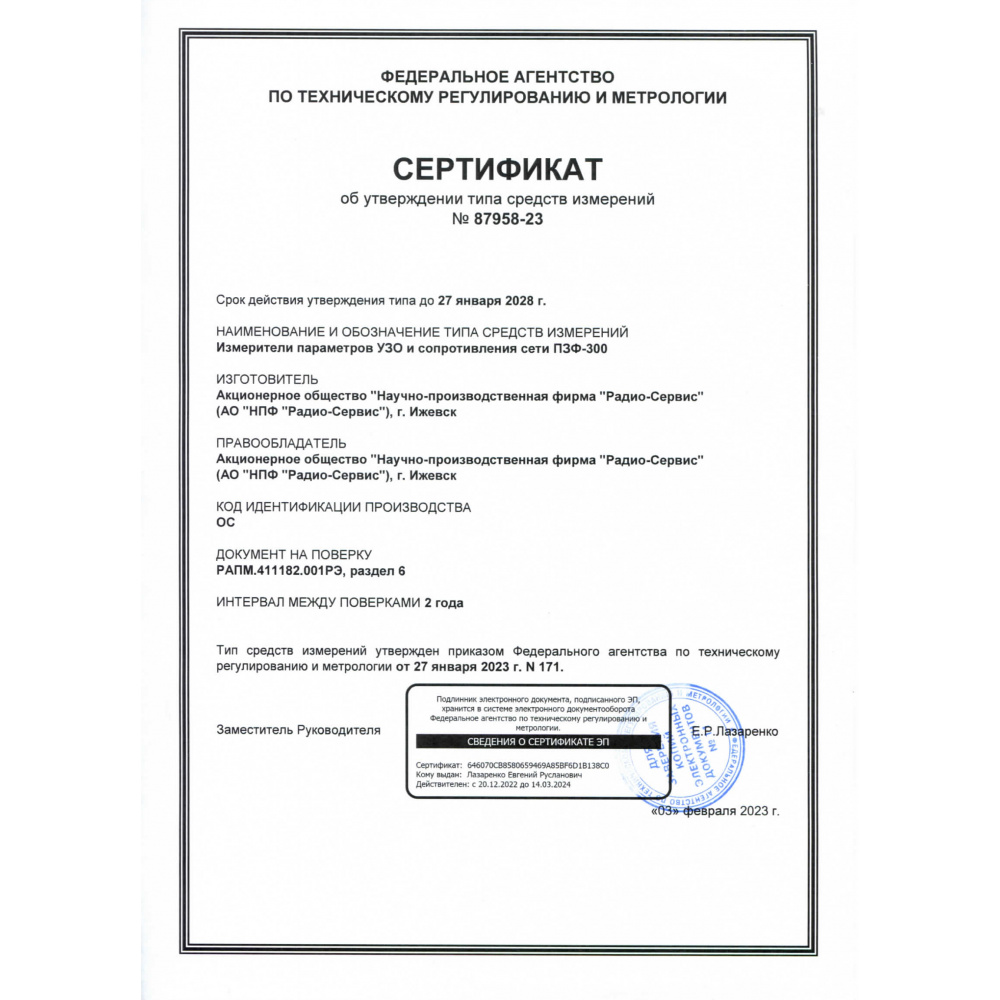

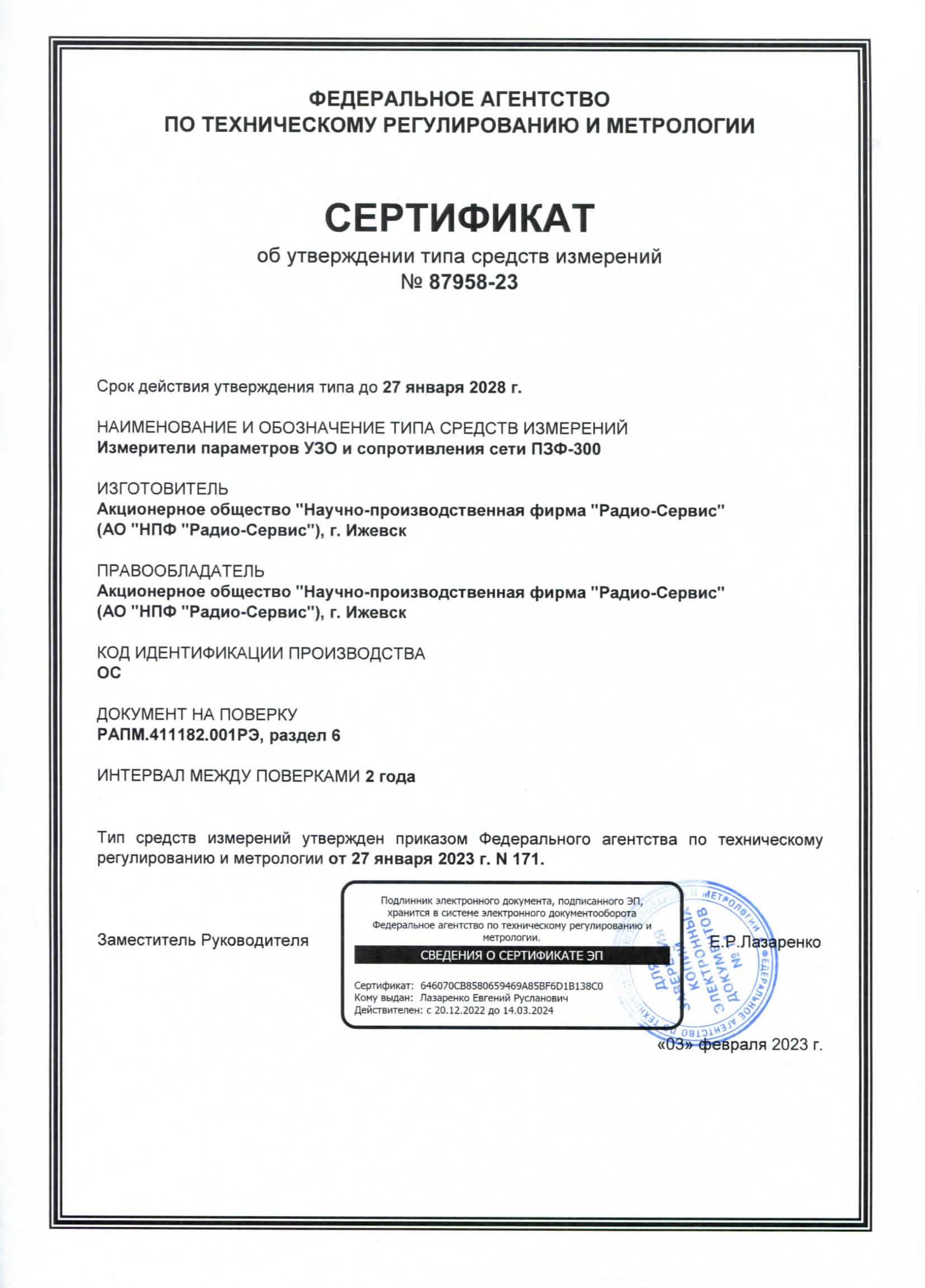

Номер в госреестре СИ 87958-23. Ссылка на сайт
Межповерочный интервал 24 месяца.

Измерение полного сопротивления петли «фаза-нуль» и «фаза-фаза» с вычислением активного и реактивного сопротивлений.

Вычисление прогнозируемого тока короткого замыкания петли «фаза-нуль» и «фаза-фаза», приведенного к напряжениям сети 220/380 В, 230/400 В или 240/415 В.

Измерение параметров устройств защитного отключения (УЗО) общего и селективного типов, находящихся под напряжением, при следующих параметрах дифференциального тока:

- для типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0 º и 180 º;

- для типов А и В на пульсирующем постоянном (однополупериодном) токе, на пульсирующем постоянном токе с углом задержки фазы тока 90 º и 135 º с возможностью установки полярности тока.

Измерение напряжения переменного тока.

Измерение напряжения прикосновения при протекании номинального дифференциального тока УЗО (требование ГОСТ IEC 61557-6-2013);

Измерение сопротивления постоянному току (металлосвязь).

Межповерочный интервал 2 года


Технические характеристики

1 Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза»

Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом

от 0,01 до 9,99

от 10,0 до 99,9

от 100 до 300

Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом

±(0,05∙Z+5 е.м.р.)

Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА

от 0,001 до 24

Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА

от 0,001 до 41

Рабочий диапазон напряжения переменного тока, В

от 180 до 450

Частота напряжения переменного тока, Гц

от 45 до 65

Максимальный ток при измерении петли «фаза-нуль» - 8 А, «фаза-фаза» - 14 А.

Длительность протекания тока не более 30 мс.

2 Измерение напряжения переменного тока

Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В

от 10 до 450

Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В

от 10 до 300

Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В

±(0,025∙U+3 е.м.р.)

Частота напряжения переменного тока, Гц

от 45 до 65

3 Измерение отключающего дифференциального тока УЗО (Iа)

Номинальный отключающий дифференци-альный ток УЗО (I∆N), мА

Диапазон формирования отключающего

дифференциального тока УЗО (Ia) при параметрах тока, мА

синусоидаль-ный ток

пульсирующий постоянный ток с углом задержки фазы тока

0 º

90 º

135 º

10

от 2 до 11

от 2 до 20

от 1 до 20

30

от 6 до 33

от 6 до 42

от 3 до 42

100

от 20 до 110

от 20 до 140

от 10 до 140

300

от 60 до 330

от 60 до 420

от 30 до 420

500

от 100 до 550

от 100 до 700

Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА:

- для синусоидального тока

- для пульсирующего постоянного тока




±(0,025∙I+0,2)

±(0,05∙I+0,5)

Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА

0,05∙IΔN

Рабочий диапазон напряжения переменного тока, В

от 180 до 260

4 Измерение времени отключения УЗО

Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему диф. току УЗО (I∆N), мс:

0,5∙I∆N и 1∙I∆N

2∙I∆N

5∙I∆N



от 1 до 1000

от 1 до 500

от 1 до 40 (150)

Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс:

- для синусоидального тока

- для пульсирующего постоянного тока (без задержки фазы)



±(0,015∙T+3)

±(0,015∙T+10)

Рабочий диапазон напряжения переменного тока, В

от 180 до 260

Примечание: 1) – для селективного типа УЗО;

5 Измерение напряжения прикосновения

Диапазон измерений напряжения прикосновения (действующее значение), В

от 0 до 100

Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В

±(0,05∙U+3 е.м.р.)

Измерительный ток

0,4∙IΔN

6 Измерение сопротивления постоянному току (металлосвязь)

Диапазон измерений электрического сопротивления постоянному току, Ом

от 0,01 до 9,99

от 10,0 до 20,0

Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом

±(0,03∙R+3 е.м.р.)

Ток в измерительной цепи для сопротивлений до 5 Ом, мА

200

Примечания:

е.м.р – единица младшего разряда

Z – измеренное значение полного сопротивления петли «фаза-нуль или «фаза-фаза»

I,T, U, R - значения измеряемых, соответственно, дифференциального тока, времени, напряжения и сопротивления


Дополнительно:

Питание –    Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 х 1,5 В элементов питания типоразмера АА;

Диапазон рабочих температур –   от -15 ºС до +55 ºС;

Ударопрочный, пыле- и влагозащищенный корпус. Степень защиты корпуса –   IP54;

Категория перенапряжения –   CAT III 300 В;

Память на 10000 измерений;

Связь с компьютером;

Встроенное зарядное устройство;

Магнитный держатель.

Документы и инструкции
Габариты и вес
Измеритель параметров УЗО ПЗФ-300:
Размер в упаковке ШхГхВ - 145х120х265
Размер самого прибора - 88х105х245
Брутто (масса прибора в упаковке) - 1800 гр.
Масса нетто (масса самого прибора) - 800 гр.

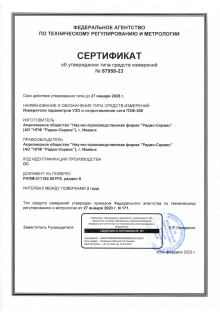

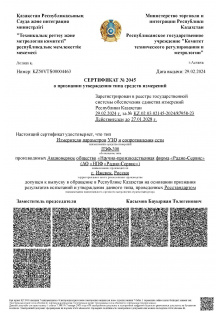

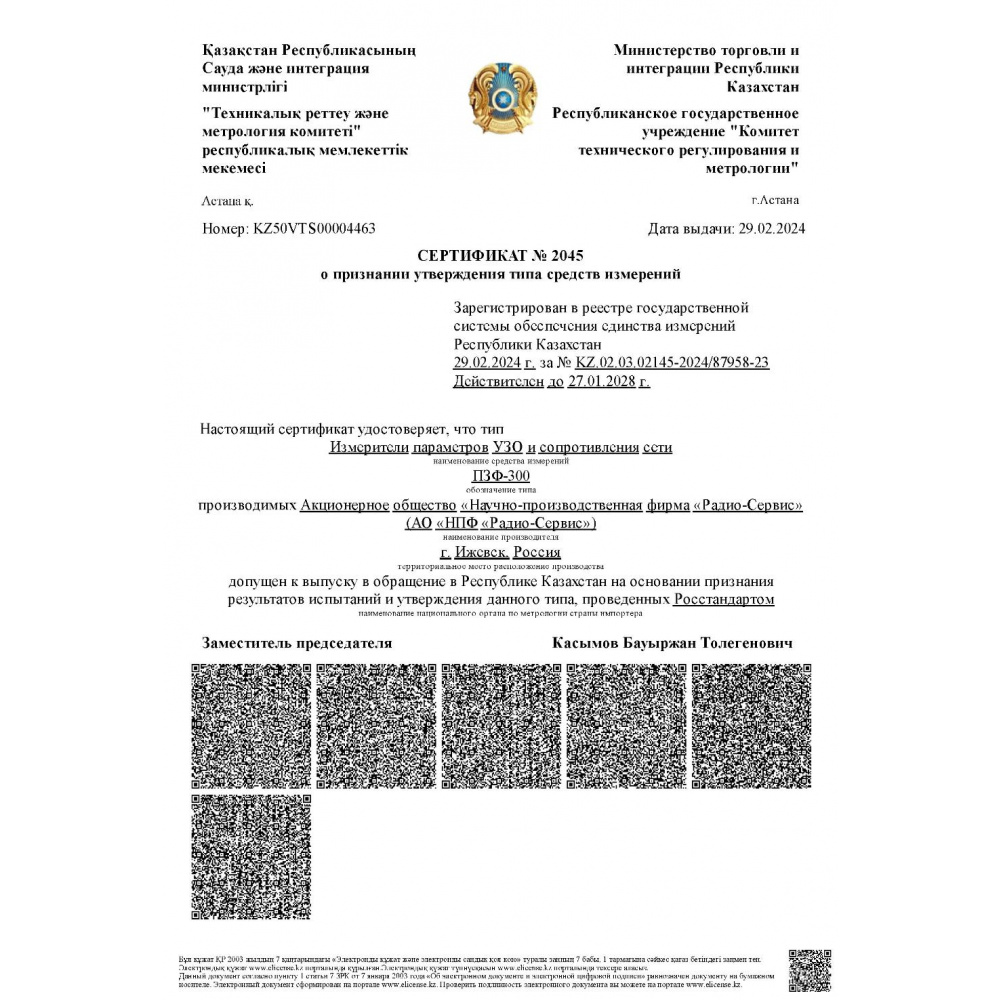

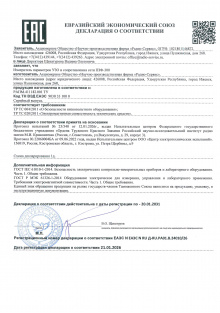

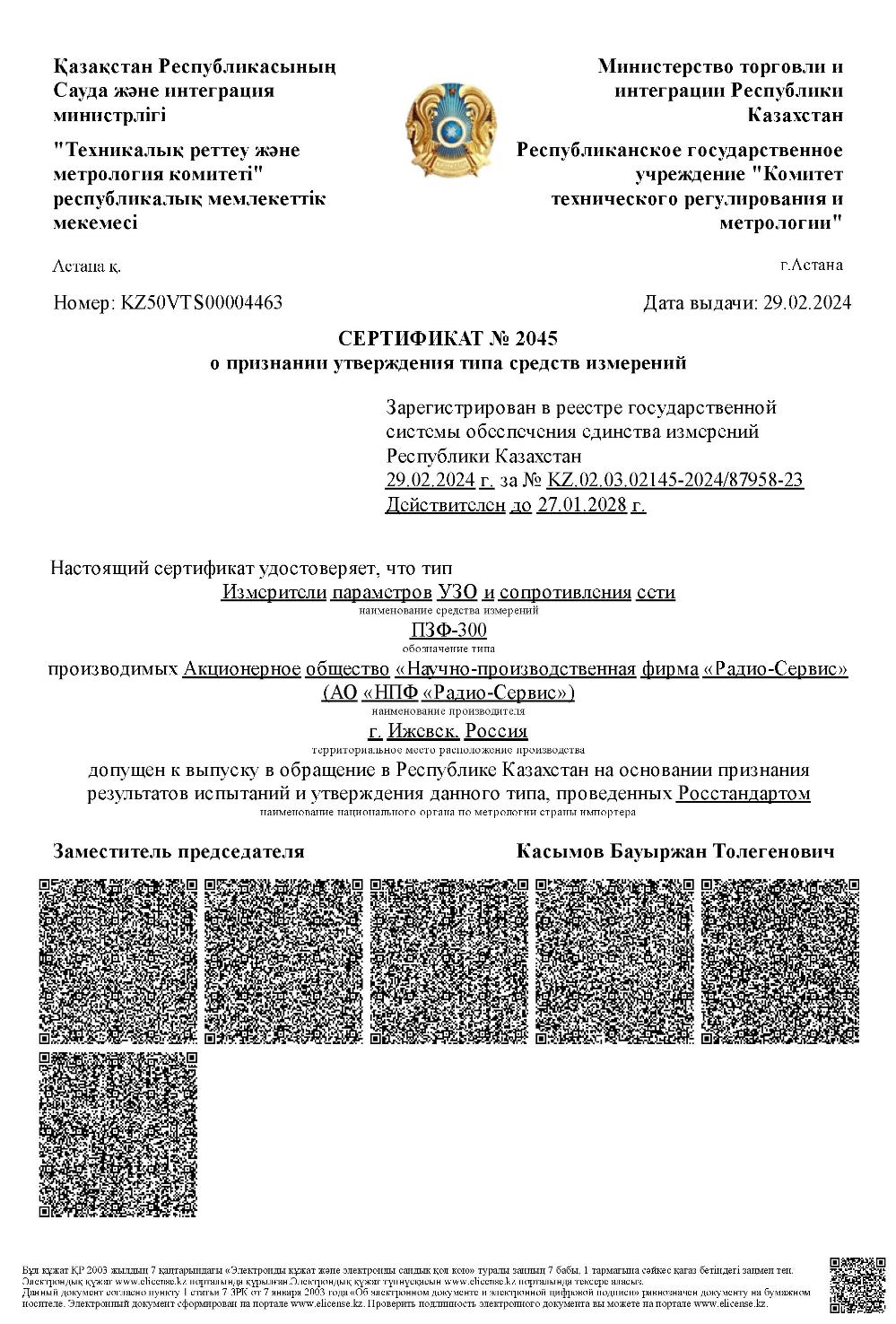

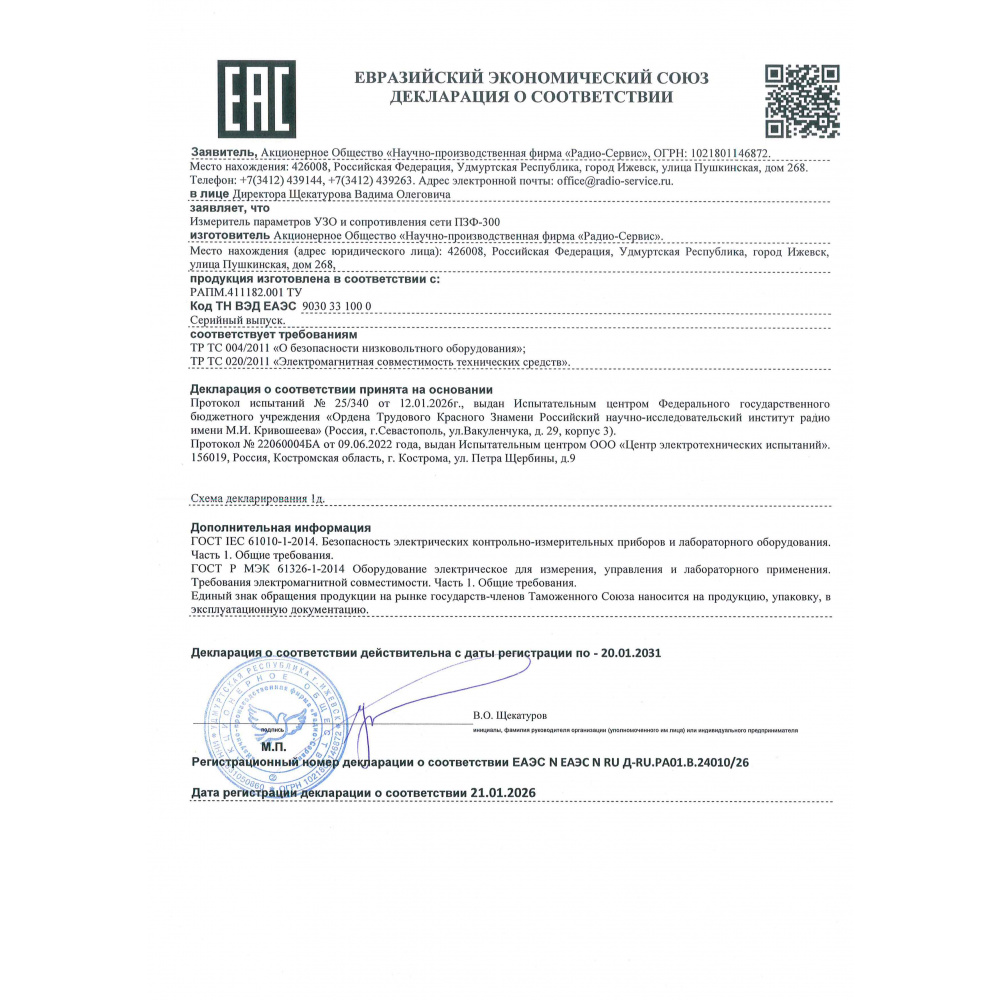

Лицензии и сертификаты
Программа для работы с ПК
Скачать программу RS_Terminal

Требования к системе: Windows XP SP2 и выше.

Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.

Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.

Внимание! В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.

Если при работе с программой не удается установить связь прибора с ПК, то:

- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;

- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

В противном случае:

- подключите Bluetooth USB адаптер к другому USB порту компьютера;

- установите соответствующий драйвер для Bluetooth USB адаптера;

- замените Bluetooth USB адаптер.

Комплект поставки
