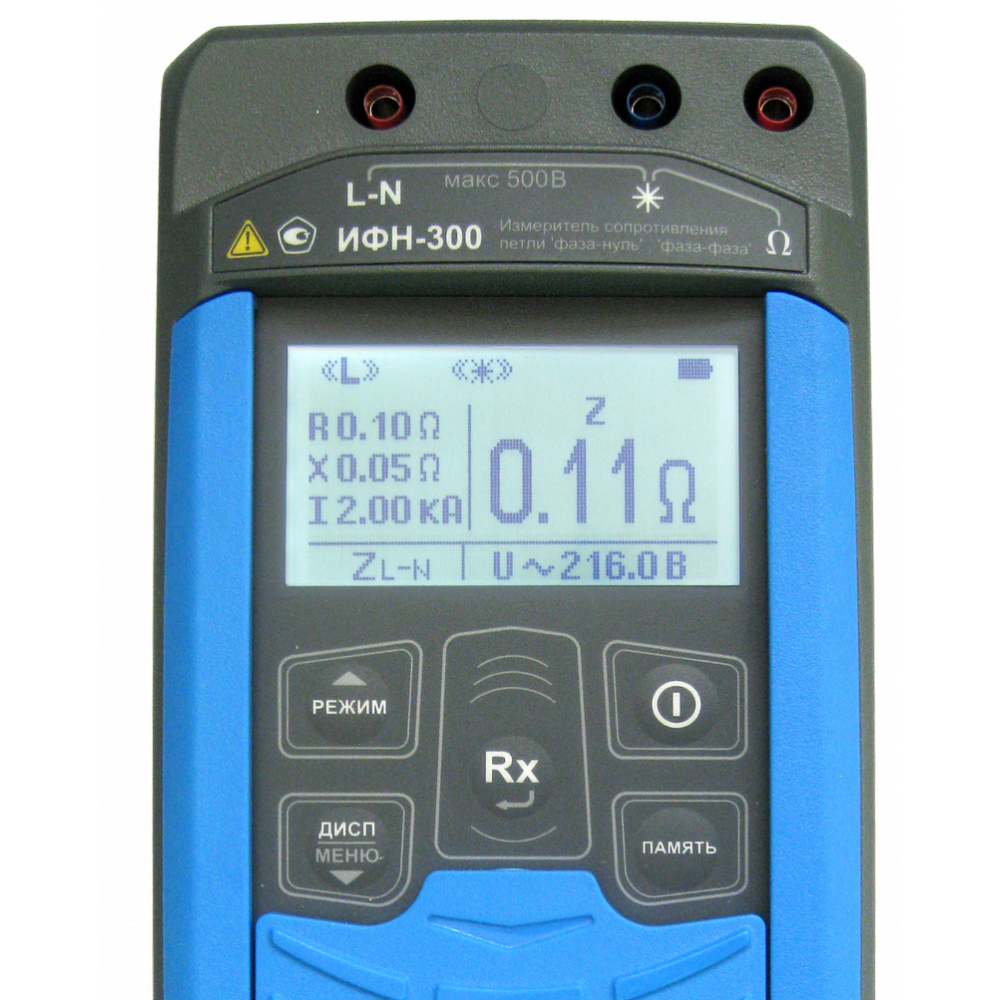

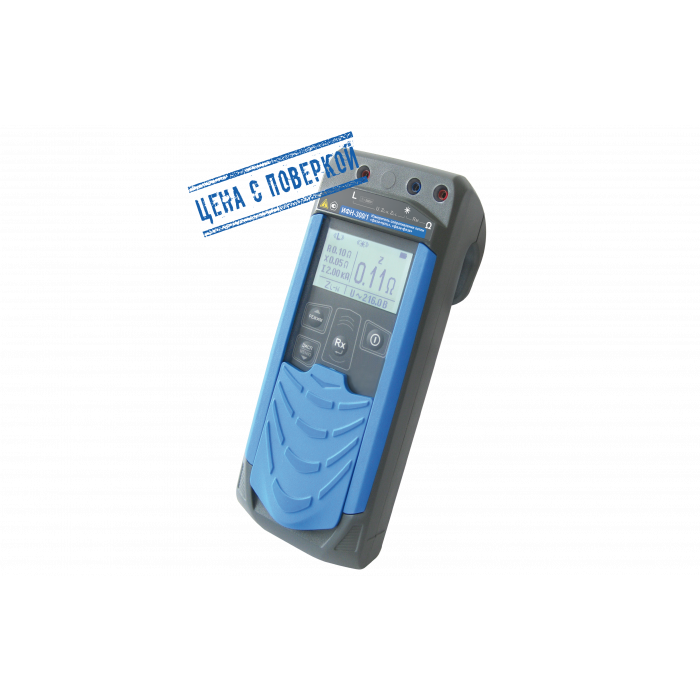

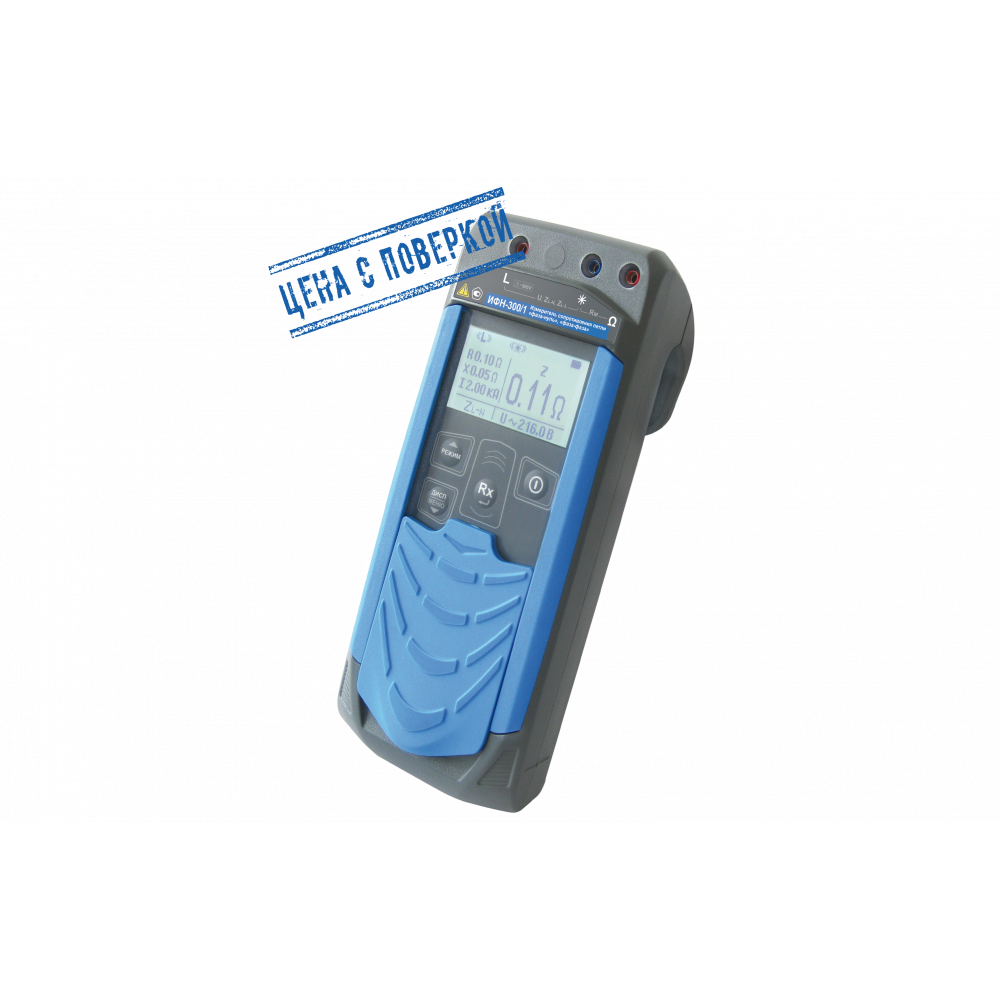

Измеритель параметров петли "фаза-нуль", "фаза-фаза" ИФН-300/1

Код товара 127999

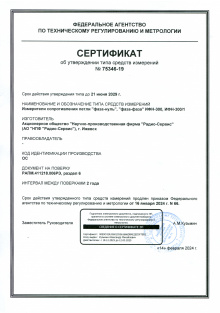

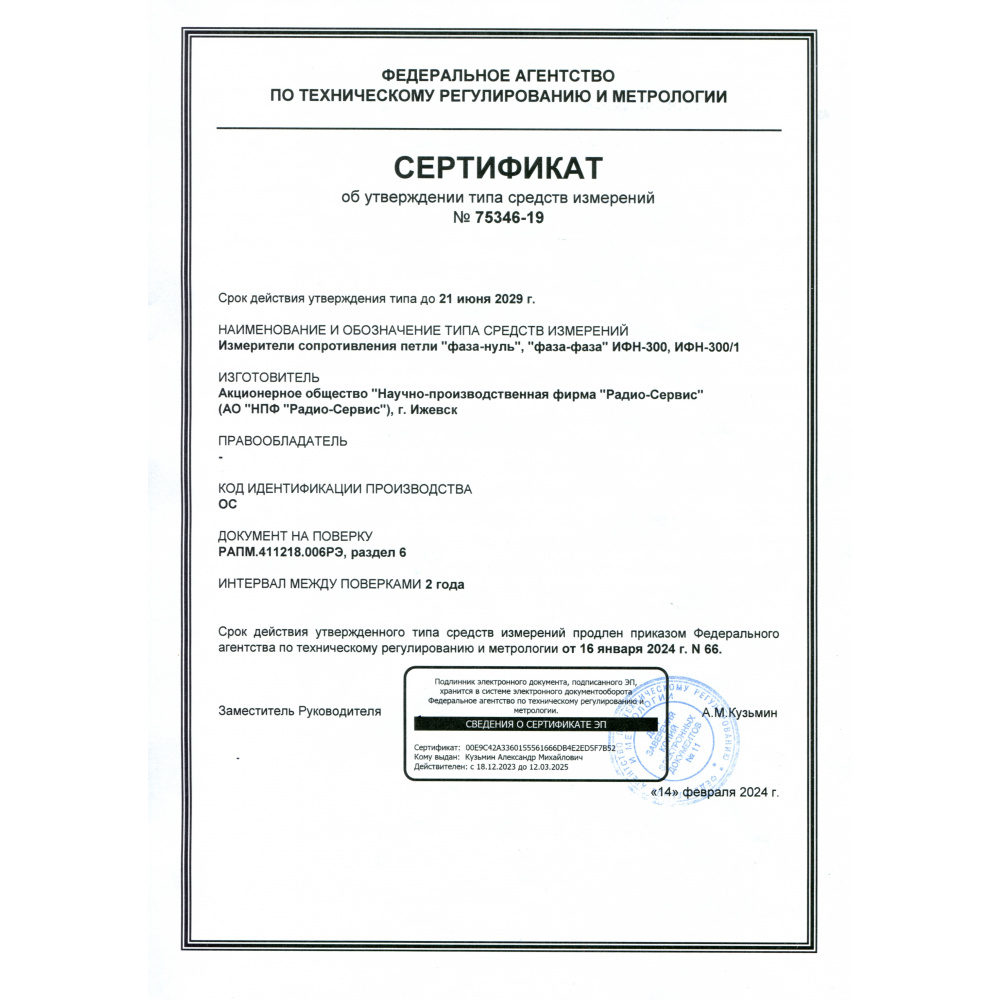

Номер в госреестре 75346-19. Ссылка на сайт.

Межповерочный интервал 24 месяца.

  • Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль» и «фаза-фаза».

  • Вычисления прогнозируемого тока короткого замыкания петли «фаза-нуль» и «фаза-фаза», приведенного к напряжениям сети 220/380В, 230/400В или 240/415В.

  • Измерение напряжения переменного тока.

Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза» с автоматическим вычислением прогнозируемого тока короткого замыкания производится без отключения защиты линии. Полученные значения необходимы для оценки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты, что позволяет избежать возникновения серьёзных аварий и пожаров.

Измерение петли «фаза-нуль», «фаза-фаза» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.

Технические характеристики

1 Измерение напряжения переменного тока

Диапазон измерения действующего значения напряжения, В

от 10,0 до 450,0

Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока, В

±(0,025∙U+3 е.м.р.)

Рабочий диапазон частот, Гц

от 45 до 65

2 Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»

Диапазоны измерений активного и реактивного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом

от 0,01 до 9,99

от 10,0 до 99,9

от 100 до 200

Диапазоны измерений полного сопротивления петли «фаза-нуль», «фаза-фаза», Ом

от 0,01 до 9,99

от 10,0 до 99,9

от 100 до 300

Пределы допускаемой основной абсолютной погрешности измерения активного, реактивного и полного сопротивлений цепей «фаза-нуль», «фаза-фаза», Ом

±{[0,03+0,0001(Ак/Z-1)]∙А +4 е.м.р.}

Диапазон измерения сопротивлений согласно ГОСТ IEC 61557- 3, Ом

от 0,14 до 300

Рабочий диапазон напряжения переменного тока, В

от 180 до 450

Максимальный ток при проведении измерения петли «фаза-нуль» - 16 А, «фаза-фаза» - 28 А. Длительность протекания тока не более 20 мс.

3 Вычисление ожидаемого тока короткого замыкания

Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-ноль», кА

от 0 до 22 кА

Пределы допускаемой основной абсолютной погрешности вычисления ожидаемого тока замыкания цепи «фаза-ноль», А

±(220/Z)*(dz/100 %)1

±(230/Z)*(dz/100 %)2

Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА

от 0 до 38 кА

Пределы допускаемой основной абсолютной погрешности вычисления ожидаемого тока замыкания цепи «фаза-фаза», А

±(380/Z)*(dz/100 %)1

±(400/Z)*(dz/100 %)2

Примечания:

е.м.р – единица младшего разряда

R, U - значения измеряемых, соответственно, сопротивления и напряжения

Ак – конечное значение диапазона активного, реактивного или полного сопротивлений, Ом;

Z – полное сопротивление петли «фаза-нуль или «фаза-фаза» (включая измерительные кабели), Ом

А- значения измеряемых, соответственно, полного, активного или реактивного сопротивлений, Ом;

dz – предел относительной погрешности полного сопротивления петли «фаза-нуль» или «фаза-фаза», %

1, 2- Погрешность при выборе номинального напряжения 220/380В или 230/400В соответственно.


Дополнительно:

  • Питание –    5 х 1,5 В элементов питания типоразмера АА;

  • Диапазон рабочих температур –   от -15 ºС до +50 ºС;

  • Ударопрочный, пыле- и влагозащищенный корпус. Степень защиты корпуса –   IP54;

  • Категория перенапряжения –   CAT IV 300 В.



Учебный фильм
http://www.youtube.com/watch?v=3ahsGhr2Ohw
Габариты и вес
Размер в упаковке ШхГхВ - 145х120х265
Размер самого прибора - 88х105х245
Брутто (масса прибора в упаковке) - 1600 гр.
Масса нетто (масса прибора) - 800 гр.



Комплект поставки
